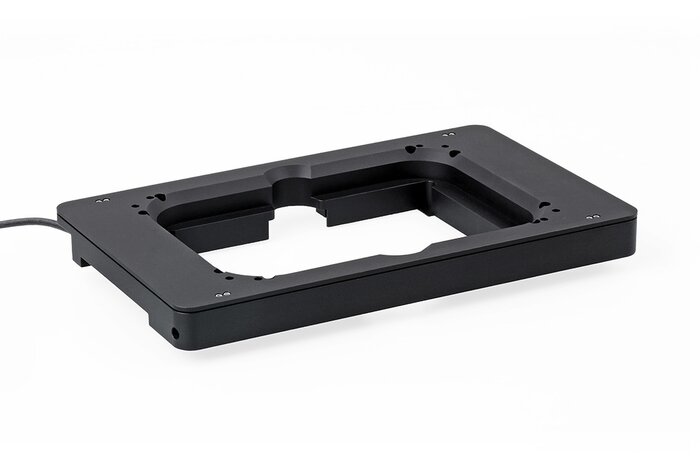

Motorisation Axe Z Piezo Z-Stage

Le Piezo Z-Stage de Märzhäuser permet un positionnement rapide, précis et stable de l’échantillon sur l’axe Z. Conçu pour une intégration facile sur des microscopes inversés ou droits, il offre des déplacements de l’ordre du nanomètre en quelques millisecondes. Deux versions sont disponibles avec des courses de 300 µm ou 500 µm, compatibles avec les contrôleurs Märzhäuser.

Caractéristiques de la Motorisation Axe Z Piezo Z-Stage

Courses disponibles : 300 µm (USB/analogique) ou 500 µm (contrôleur EBD/WSB)
Positionnement Z à haute résolution (jusqu’à 1 nm)
Stabilisation rapide : 10 à 25 ms selon modèle
Charge supportée jusqu’à 1,5 kg (modèle 500 µm)
Capteur de position capacitif ou intégré selon la version
Interfaces multiples : USB, RS-232, CAN, Ethernet, entrées/sorties analogiques et triggers
Compatibilité directe avec systèmes TANGO et inserts standards (lames, puits, boîtes)

Caractéristiques techniques de la Motorisation Axe Z Piezo Z-Stage

Caractéristique	Valeur
Course	300 µm (USB/analogique) ou 500 µm (EBD/WSB)
Résolution	1 nm (500 µm), 4–31 nm (300 µm selon interface)
Répétabilité	±5 nm (500 µm), 4 nm unidirectionnelle (300 µm)
Linéarité	< 0,05 % (500 µm), 2 % (300 µm)
Temps de stabilisation	10 ms (500 µm), 25 ms (300 µm)
Charge max. supportée	0,3–1,5 kg selon version
Interface	USB, Ethernet, RS-232, CAN, analogique, triggers
Température de fonctionnement	-20 à +80 °C (300 µm), +10 à +40 °C (500 µm)
Poids	~1 kg avec câble (2 m)
Matériau	Aluminium anodisé
