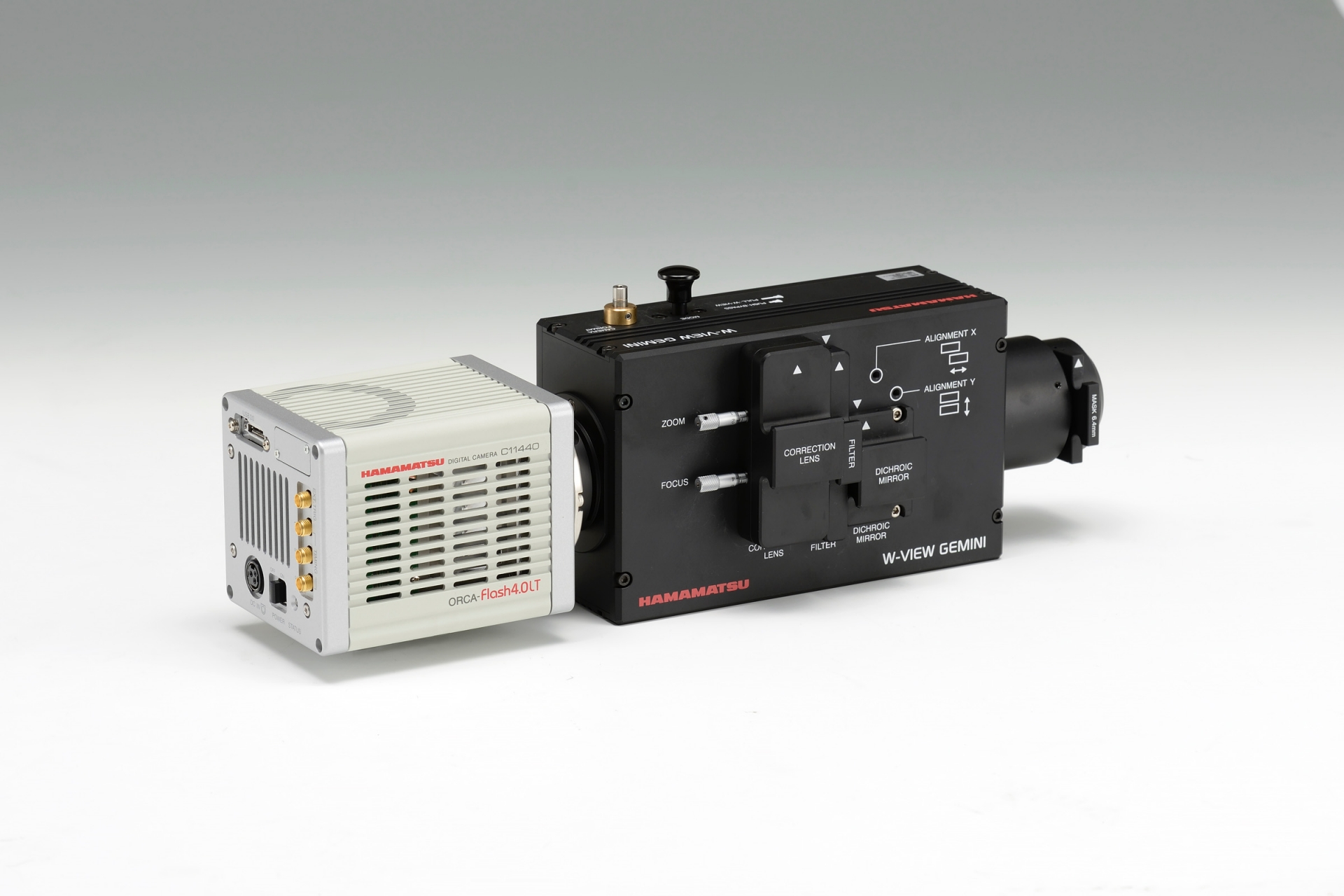

W-VIEW GEMINI Image Splitting Optics

Une seule caméra pour observer simultanément dans 2 bandes spectrales (A12801-01)

W-VIEW GEMINI Image Splitting Optics
W-VIEW GEMINI Image Splitting Optics -2
DOCUMENTATION(S)
w_view_gemini_a12801_01.pdf

Caractéristiques :



  • Le W-VIEW GEMINI est une optique de séparation d'images qui fournit une paire d'images à double longueur d'onde séparées par un miroir dichroïque sur une seule caméra.

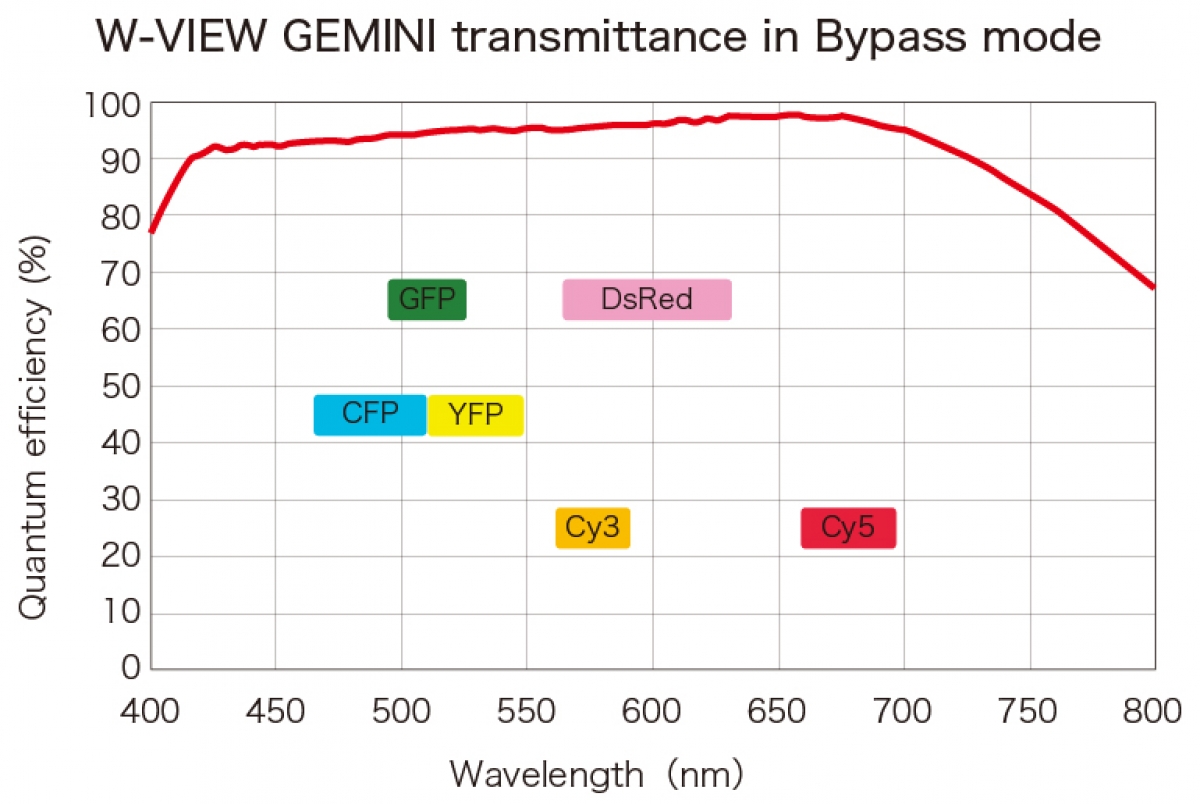

  • Le W-VIEW GEMINI offre une excellente transmission sur une large gamme de longueurs d'onde. Des performances exceptionnelles de 400 nm à 800 nm sont rendues possibles grâce à notre système de lentilles exclusif. Lorsqu'il est utilisé avec des filtres "qualité image", le système est optimisé pour l'imagerie en basse lumière.

  • Imagerie simultanée dans 2 bandes spectrales (utilisation de filtres et de miroirs dichroics de fluorescence commerciaux)

  • Résolution : 2000 x 1000 pixels pour chacune des 2 images

  • Mécanismes de correction manuelle des aberrations chromatiques

  • Grand champ :

    • 13 mm x 6.4 mm ( mode W-VIEW)

    • 13 mm x 13 mm ( bypass mode)

  • Adaptable sur microscope droit ou inversé

  • Facile d'installation et complémentaire du mode W-View présent sur les ORCA-Flash4.03 V3 et ORCA-Flash4.0 LT PLUS

  • Système économiquement avantageux avec économie :

    • d'une 2ième caméra et un 2ième PC

    • de bifurcateur optique

    • de synchronisateur d' images

    • Mécanisme de correction des aberrations chromatiques

  • Le W-VIEW GEMINI possède un objectif de correction sur le trajet des grandes longueurs d'onde et il peut améliorer la différence de grossissement des images à deux longueurs d'onde causée par l'aberration chromatique. Les images de droite montrent un exemple de la différence de grossissement causée par l'aberration chromatique qui est améliorée par l'unité de lentille de correction.

  • Les images de droite montrent un exemple de la différence de grossissement causée par l'aberration chromatique qui est améliorée par l'unité de lentille de correction.
  • Le W-VIEW GEMINI est conçu pour être facilement ajusté lorsqu'il est utilisé avec n'importe quel appareil photo. Et, lorsque l'on utilise un appareil photo Hamamatsu, le logiciel "W-VIEW Adjustment" inclus rend le processus encore plus rapide en affichant et en agrandissant simultanément neuf points stratégiques sur le graphique concentrique (également inclus).

  • Ce retour d'information visuel permet à l'utilisateur d'effectuer un alignement rapide et précis.



Applications :

  • Fluorescence

  • Imagerie calcique et ratiométrique

  • FRET
