Amplificateur Série TEC – Enregistrement d’ovocytes
La série TEC regroupe des amplificateurs double-électrode haute performance destinés à l’étude des courants transmembranaires de forte amplitude (ovocytes, neurones d’invertébrés, cellules musculaires, jonctions neuromusculaires, axone géant de calamar). Fondés sur une architecture à électrode séparée potentiel/courant, ces appareils offrent une compensation complète du courant injecté, un contrôle PI (Proportional-Integral) ultra-stable et une compensation avancée des résistances série pour des mesures précises et rapides en modes voltage clamp (VC) et current clamp (CC). Les TEC intègrent protections électroniques, fonctions automatiques et conditionnement I/O numérique, ce qui les rend fiables pour des protocoles exigeants et compatibles avec la plupart des systèmes d’acquisition.
Caractéristiques de l’Amplificateur Série TEC – Enregistrement d’ovocytes
Générales (tous modèles TEC)
- Technologie double-électrode (séparation courant / potentiel) pour enregistrements VC & CC ultra-rapides.
- Compensation complète du courant injecté ; pas de masse virtuelle requise.
- Contrôleur PI pour stabilisation du mode voltage clamp et commutation rapide.
- Fonctions automatiques et circuits de protection intégrés.
- Conditionnement I/O polyvalent et sorties télégraphe compatibles avec systèmes d’acquisition.
- Mode basse fréquence (10 Hz) disponible pour enregistrements multiples.
- Compatible avec micro-électrodes et pipettes de patch selon configuration.
- Options et modules disponibles (interfaces logicielles, extensions DHC, VCcCC, etc.).
Spécificités TEC-03X
- Conçu pour enregistrements précis en VC et CC avec contrôleur PI.
- Tests automatisés de mesure et annulation de la résistance d’électrode.
- Affichages numériques pour courant, potentiel et résistance d’électrode.
- Double filtrage Bessel (filtre 4 pôles en option).
- Mode Oscillation Shut-Off pour protéger la membrane en cas de surcompensation.
- Interface optionnelle pour CellWork©.
Spécificités TEC-10CX
- Optimisé pour l’électrophysiologie des ovocytes ; amplificateur ultra-rapide (parmi les plus rapides du marché).
- Limitation de sortie VC et contrôle précis des filtres et intégrateur.
- Compensation série renforcée pour réglage ultra-précis du circuit VC.
- Filtres Bessel 4 pôles intégrés.
- Plage de sortie standard pour systèmes ovocytes : ±150 V (autres plages possibles sur demande).

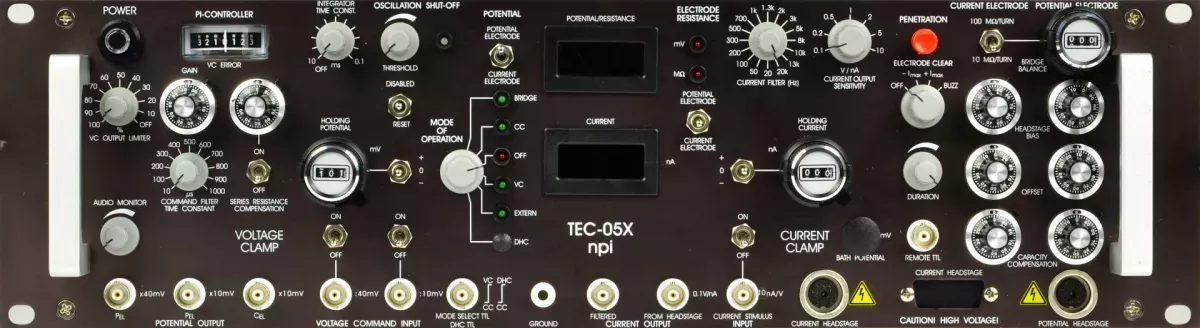

Spécificités TEC-05X
- Idéal pour cellules de taille moyenne (neurones invertébrés, cellules musculaires, jonction neuromusculaire).
- Utilisable avec micro-électrodes et pipettes de patch (cellule entière, patch perforé).
- Mode Bridge pour annulation totale de la résistance série et du potentiel d’électrode en enregistrement mono-électrode.
- Fonctions Buzz (facilite la pénétration) et Electrode Clear (nettoyage de pointe), actionnables par interrupteur ou pédale.
- Mode Oscillation Shut-Off pour protection membrane.
- Affichages numériques courant/potentiel/résistance.
- Plage de sortie standard : ±15 V (autres plages sur demande).
- Options disponibles : DHC (Dynamic Hybrid Clamp) et VCcCC (Voltage-Clamp controlled Current-Clamp).
Autres points et options
- TEC-10SQ : configuration dédiée pour l’axone géant de calamar (plages/performances adaptées).
- Filtrage Bessel 2/4 pôles selon modèle et options.
- Compatibilité logicielle et matérielle avec la plupart des systèmes d’acquisition et interfaces externes.
- Nombreuses protections logicielles/matérielles pour limiter les dommages cellulaires lors de procédures agressives.
