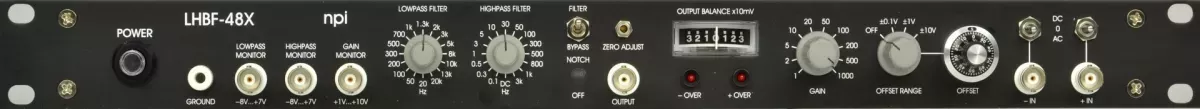

Low Pass Bessel Filter LHBF-48X npi electronic GmbH
Le LHBF-48X est un amplificateur et filtre passe-bas conçu pour le traitement précis des petits signaux bio-électriques. Équipé d’un étage d’entrée différentielle avec commutateur AC/0/DC, il permet une amplification réglable de 1 à 1000 sans distorsion. Son filtre Bessel 8 pôles offre un filtrage passe-bas efficace avec une large gamme de fréquences sélectionnables, et des options supplémentaires incluent un filtre passe-haut et un filtre Notch 50/60 Hz. Compact et fiable, il est idéal pour les applications nécessitant une analyse fine des signaux biologiques.
Caractéristiques du Low Pass Bessel Filter LHBF-48X npi electronic GmbH
- Plage d’entrée : ± 12 V
- Gain réglable : 1 à 1000 (commutateur rotatif 1-2-5)
- Bande passante pleine puissance : 30 kHz
- Étage d’entrée différentielle avec commutateur AC/0/DC
- Compensation de décalage : ± 0,1 V / ± 1 V / ± 10 V
- Filtres passe-bas Bessel 8 pôles (-48 dB/octave, 30 Hz à 20 kHz)
- Filtre passe-haut Bessel 1 pôle optionnel (-8 dB/octave, 0,3 Hz à 10 kHz + OFF)
- Filtre Notch 50/60 Hz disponible
- Impédance d’entrée : 1 MΩ (30 pF)
- Impédance de sortie : 250 Ω, tension max. ± 12 V
- Moniteur Gain/Fréquence : 1 V/pas
- Alimentation : 115/230 V AC, 20 W
- Dimensions : 483 × 250 × 88 mm (rack 19’’)
