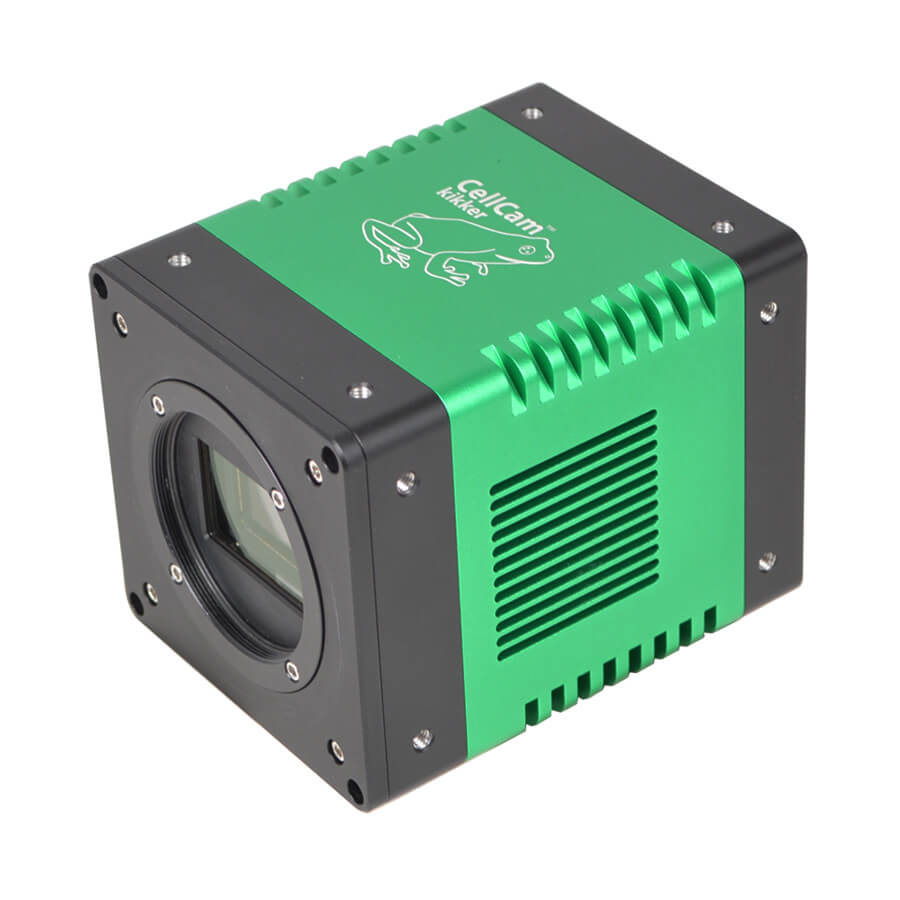

Camera CellCam Kikker Cairn Research
La CellCam Kikker est une caméra scientifique CMOS (sCMOS) de Cairn Research dotée d’une sensibilité élevée et d’un très grand champ de vision, adaptée à l’imagerie en fluorescence de cellules vivantes, brightfield, contraste de phase et DIC. Elle est thermiquement refroidie pour minimiser le courant d’obscurité, avec une efficacité quantique d’environ 85 %, supportant une numérisation 12‑bit (ou 16‑bit selon configuration) afin d’optimiser les performances en faible luminosité et haute dynamique.
Caractéristiques de la Camera CellCam Kikker Cairn Research
- Refroidissement thermoélectrique pour faible courant d’obscurité
- Efficacité quantique ≈ 85 % (pic vers 530 nm), optimisée pour imaging sensible à faible signal
- Numérisation 12‑bit (USB) ou 16‑bit (CoaXPress) pour un large dynamisme
- Grande flexibilité de résolution : 11,7 MP par défaut (bin 2×2), jusqu’à 46,8 MP avec déverrouillage logiciel
- Multi‑interface : USB 3.0 Type B standard + CoaXPress pour des cadences rapides et synchronisation fiable
- Monture C-Mount incluse (M48×0,75) ou T2 (M42×0,75 selon configuration) avec adaptateur fourni
Caractéristiques techniques de la Camera CellCam Kikker Cairn Research/strong>
| Caractéristique | Valeur |
|---|---|
| Capteur | sCMOS, rétroéclairé, mono |
| Résolution native | 2304 × 2304 pixels (≈11,7 MP) |
| Taille de pixel | 4,63 µm (2,315 µm en mode haute résolution) |
| Zone active du capteur | ~13 mm × 19 mm (~23 mm diagonale) |
| Efficacité quantique | ≈ 85 % (≈ 90 % selon certaines sources) |
| Bruit de lecture | ~0,7 e– RMS |
| Profondeur de puits | ~15 000 électrons |
| Fréquence maximale | ~89 images/s en mode CoaXPress |
| Numérisation | 12‑bit (USB) ou 16‑bit (CoaXPress) |
| Refroidissement | Peltier (≈ ‑30 °C sous ambiant) |
| Monture | C‑Mount (M48×0,75) ou T2 M42×0,75 |
| Dimensions | ~40 × 40 × 100 mm |
| Fixations | Trous 1/4‑20 UNC sur chaque face |

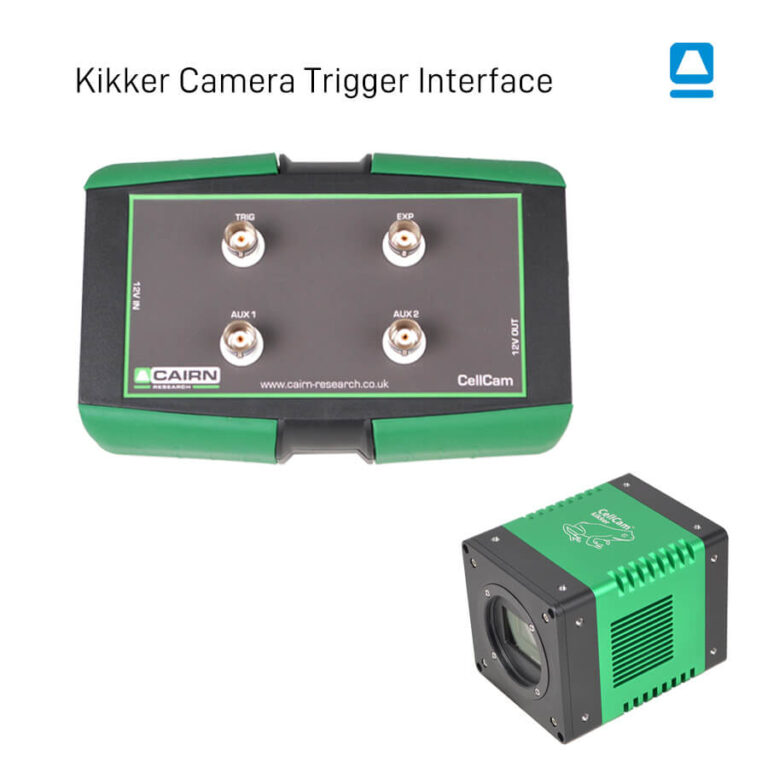

| Interfaces | USB 3.0 Type B, entrée déclenchement, connecteur auxiliaire |
Applications
- Imagerie en fluorescence de cellules vivantes (widefield)
- Imagerie en contraste de phase, Normaski (DIC) et brightfield
- Spinning-disk confocal
- Microscopie FLIM combinée à intensificateur haute vitesse
- Techniques avancées : super-résolution, calcium imaging, FRET, LightSheet, HILO, OPT
