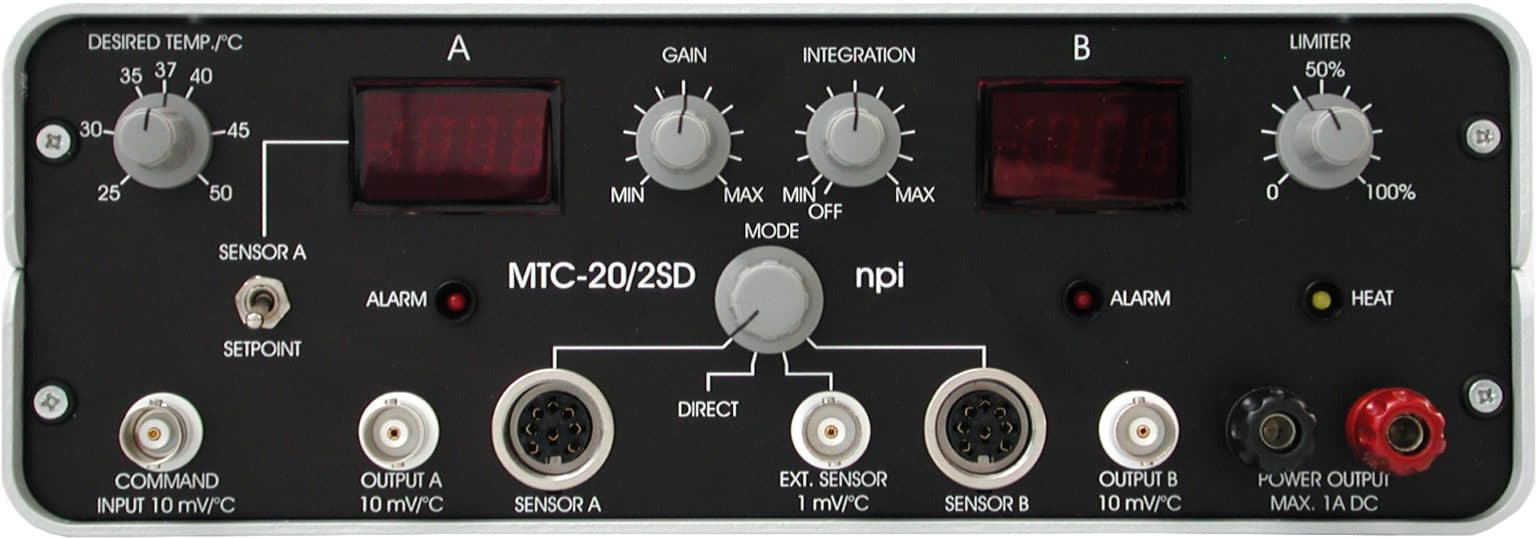

Contrôleur de température MTC-20/2SD
Le MTC‑20/2SD est un contrôleur de température linéaire, conçu pour le chauffage uniquement, particulièrement adapté aux applications d’électrophysiologie et d’imagerie.
Il fonctionne en mode analogique sans artefacts de commutation, avec alimentation linéaire et protections électroniques intégrées.
Il embarque deux capteurs internes, des affichages numériques et un contrôleur PI ajustable pour garantir une régulation précise.
Caractéristiques du Contrôleur de température MTC-20/2SD
- Régulation linéaire sans artefacts de commutation
- Chauffage uniquement via charge résistive
- Deux capteurs internes (thermistors 2252 Ω à 25 °C)
- Affichages numériques 3½ digits pour température ou tension de sortie
- Contrôleur PI avec gain et temps d’intégration réglables
- Potentiomètre LIMITER pour fixer la tension maximale de sortie (~12 V max)
- Modes de fonctionnement : SENSOR A, SENSOR B, DIRECT, EXT
- Sécurité intégrée (désactivation si capteur déconnecté ou court-circuité)
- Protection contre les courts-circuits et limitation de courant
Caractéristiques techniques du Contrôleur de température MTC-20/2SD
| Caractéristique | Valeur |
|---|---|
| Type | Contrôleur de température, chauffage uniquement |
| Canaux | 1 canal de chauffage (avec deux capteurs internes) |
| Capteurs internes | 2× thermistors 2252 Ω à 25 °C |
| Mode externe | Entrée 1 mV/°C via BNC pour capteur externe |
| Plage de température de contrôle | 0 à 60 °C (limite de sécurité) |
| Tension de sortie maximale | ~12 V DC |
| Courant maximal | ~1 A, limité électroniquement |
| Protection | Protection contre les courts-circuits, limitation de courant |
| Réglage PID | Gain (10 à ∞), intégration (50 ms à 20 s) |
| Affichages | 3½ digits, température (°C) ou tension de sortie (V) |
| Modes de fonctionnement | SENSOR A, SENSOR B, DIRECT, EXT |
| Dimensions / boîtier | Boîtier compact avec ventilation arrière |
| Alimentation secteur | 115 / 230 V AC, 50/60 Hz |
Applications
- Chauffage contrôlé pour chambres d’enregistrement en électrophysiologie
- Régulation de température pour cuves, perfusion ou éléments résistifs
- Expériences biologiques nécessitant une stabilité thermique
- Applications microscopiques où le bruit électronique doit rester minimal
- Intégration dans des dispositifs optiques ou de microscopie
Documentation(s)
Brochure
Fichier PDF – 274 ko
Manuel
Fichier PDF – 663.7 ko
