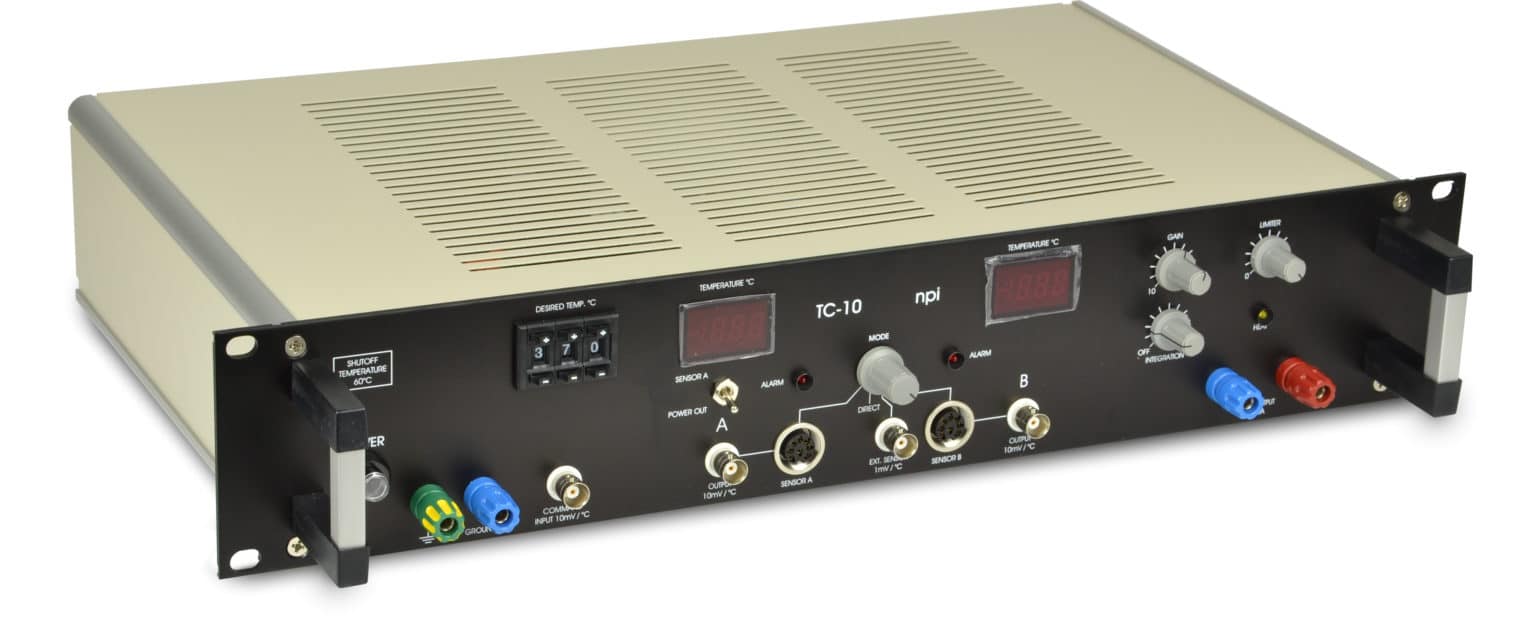

Contrôleur de température TC-10/20
Les contrôleurs de température TC‑10 et TC‑20 de npi electronic sont des régulateurs linéaires à faible bruit conçus pour le chauffage uniquement.
Ils assurent une stabilité thermique optimale dans des expériences sensibles telles que l’électrophysiologie ou l’imagerie. Leur régulation analogique évite les artefacts de commutation et garantit une commande silencieuse et fiable.
Le TC‑10 gère un canal unique, tandis que le TC‑20 peut gérer deux canaux de chauffage indépendants.
Caractéristiques du Contrôleur de température TC-10/20
- Régulation linéaire silencieuse (sans artefacts de commutation)
- Chauffage uniquement, adapté aux charges résistives
- Modèles disponibles : TC‑10 (1 canal), TC‑20 (2 canaux)
- Capteurs thermistors 2252 Ω à 25 °C
- Affichage numérique 3½ digits pour température ou tension de sortie
- Contrôleur PI réglable avec gain et intégration
- Sécurité intégrée : arrêt automatique en cas de capteur déconnecté ou court‑circuité
- Protection contre les courts‑circuits et limitation électronique du courant
- Entrée externe (BNC) disponible pour commande externe (1 mV/°C)
Caractéristiques techniques du Contrôleur de température TC-10/20
| Caractéristique | Valeur |
|---|---|
| Type | Contrôleur de température linéaire, chauffage uniquement |
| Canaux | TC‑10 : 1 canal / TC‑20 : 2 canaux |
| Capteurs internes | Thermistors 2252 Ω à 25 °C |
| Entrée externe | 1 mV/°C via BNC |
| Plage de température de contrôle | 0 à 60 °C (limite de sécurité) |
| Tension de sortie maximale | ~12 V DC |
| Courant maximal | ~1 A par canal |
| Protection | Protection contre les courts‑circuits, limitation de courant |
| Réglage PID | Gain (10 à ∞), intégration (50 ms à 20 s) |
| Affichage | 3½ digits, température (°C) ou tension de sortie (V) |
| Modes de fonctionnement | SENSOR A, SENSOR B, DIRECT, EXT |
| Alimentation secteur | 115 / 230 V AC, 50/60 Hz |
Applications
- Maintien en température de chambres d’enregistrement en électrophysiologie
- Chauffage de cuves, tubes de perfusion ou dispositifs résistifs
- Stabilisation thermique pour cultures cellulaires et tissus vivants
- Applications microscopiques nécessitant un faible bruit électronique
- Expériences optiques sensibles à la stabilité thermique
