Micromanipulateur stéréotaxique manuel SM-25A – NARISHIGE

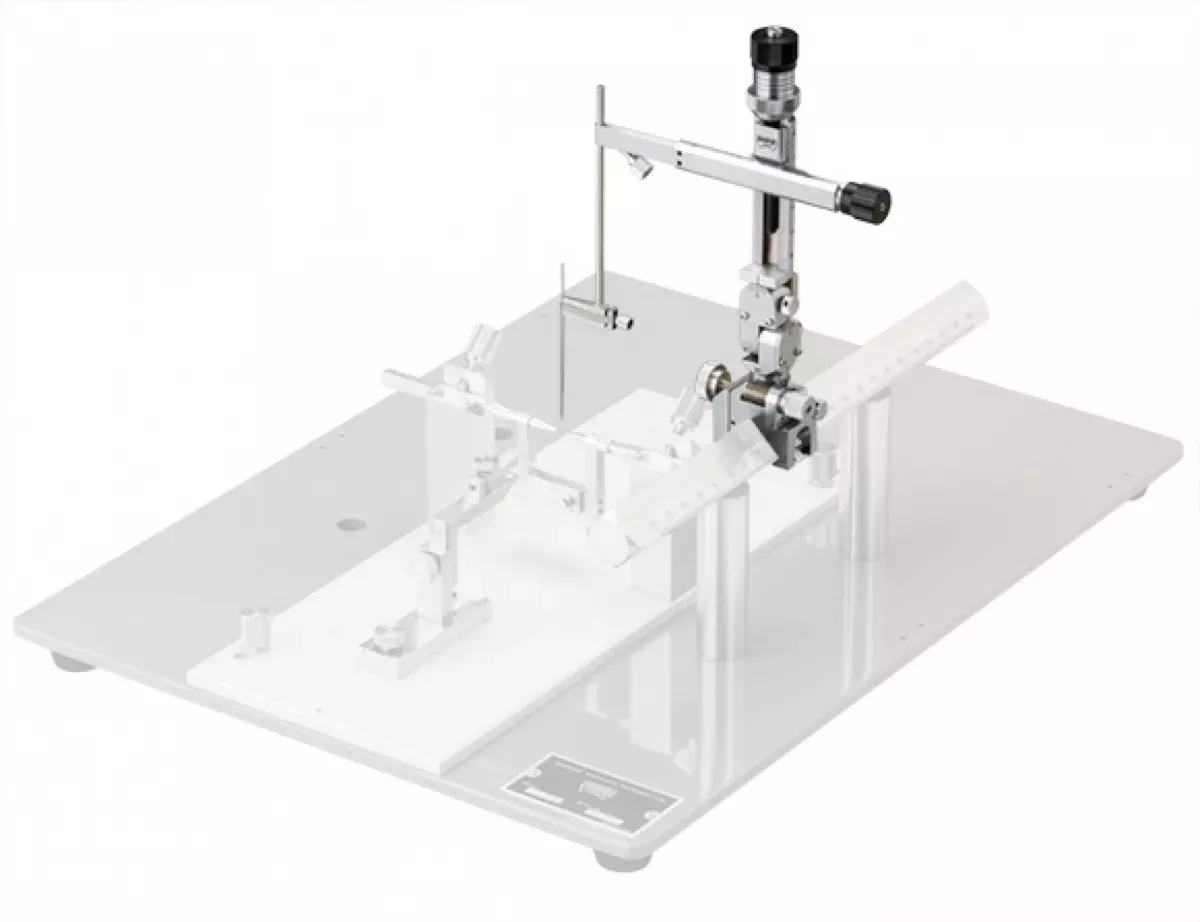

Le micromanipulateur stéréotaxique SM-25A de Narishige est conçu pour le multi-enregistrement avec des instruments stéréotaxiques tout en restant extrêmement fin et stable. Il intègre une unité de déplacements fins sur l’axe Z pour des ajustements précis et un support pour micro-électrodes. Les rotations sont possibles dans les trois plans, dont le plan horizontal pivotant via une poignée pour ajuster facilement l’angle des électrodes. Avec sa graduation minimale de 10 μm et sa course de 10 mm en déplacement fin, il offre un contrôle précis et flexible pour les expériences nécessitant des ajustements micrométriques.
Caractéristiques du micromanipulateur stéréotaxique SM-25A
Le micromanipulateur SM-25A NARISHIGE , destiné à l’enregistrement multicanal avec des instruments stéréotaxiques, est conçu pour être aussi mince que possible sans compromettre sa stabilité.
Le SM-25A comprend une unité de déplacements fins de l’axe Z pour des ajustements précis.
Un support permet la fixation des micro-électrodes.
Les rotations sont possibles dans les trois plans, le plan horizontal pouvant pivoter grâce à une poignée de manœuvre. Ceci permet d’ajuster la position angulaire des micro-électrodes.

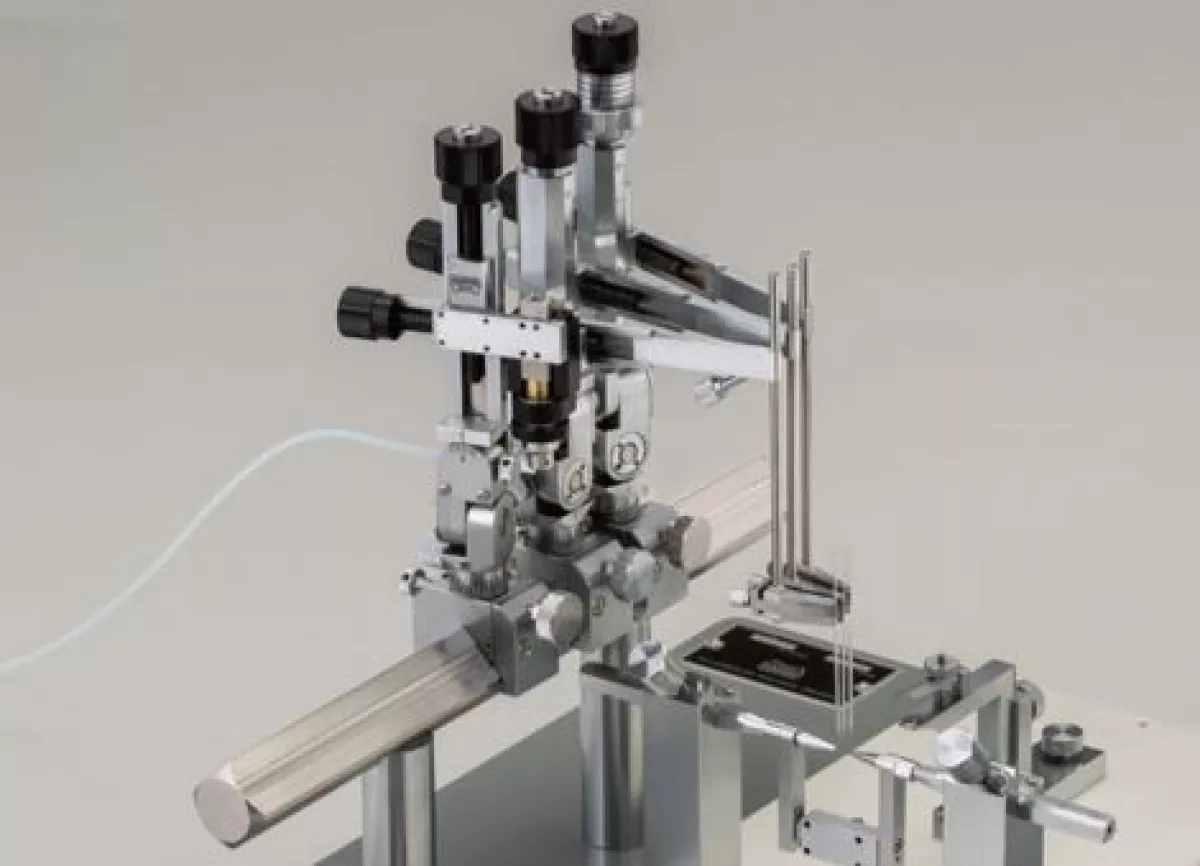

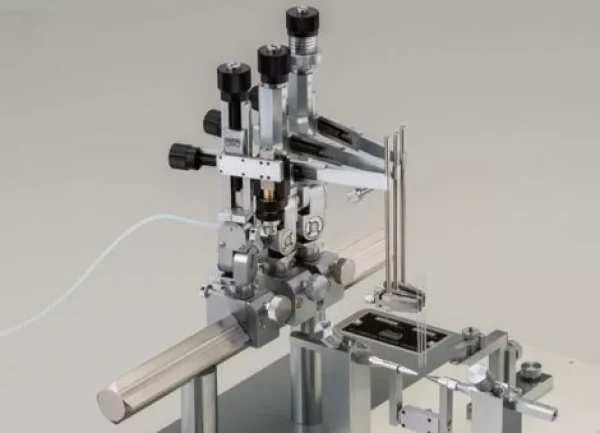

Cette série comprend deux types (SM-25A et SM-25C), qui diffèrent par la position de l’unité dans l’axe Z
- Le SM-25A comprend une unité de déplacements fins pour des ajustements précis
- Le SM-25C dispose d’une commande hydraulique pour un contrôle du mouvement à distance et limitant la dérive
Caractéristiques techniques du micromanipulateur SM-25A
| Caractéristique | Valeur |
|---|---|
| Accessoires inclus | Porte-électrode dédié (pour Ø1mm) |
| Gamme de mouvements – Grossiers | X40mm, Z30mm |
| Gamme de mouvements – Fins | Z10mm, Rotation complète du bouton: 250 μm, Graduation minimale: 10μm |
| Gamme de mouvements | Réglage de l’angle de pivotement |
| Dimensions | l125 × P28 × H172mm |
| Poids | 350g |
