Micromanipulateur piézo avec 4ième axe (physique)
Description du Micromanipulateur piézo uMp-4

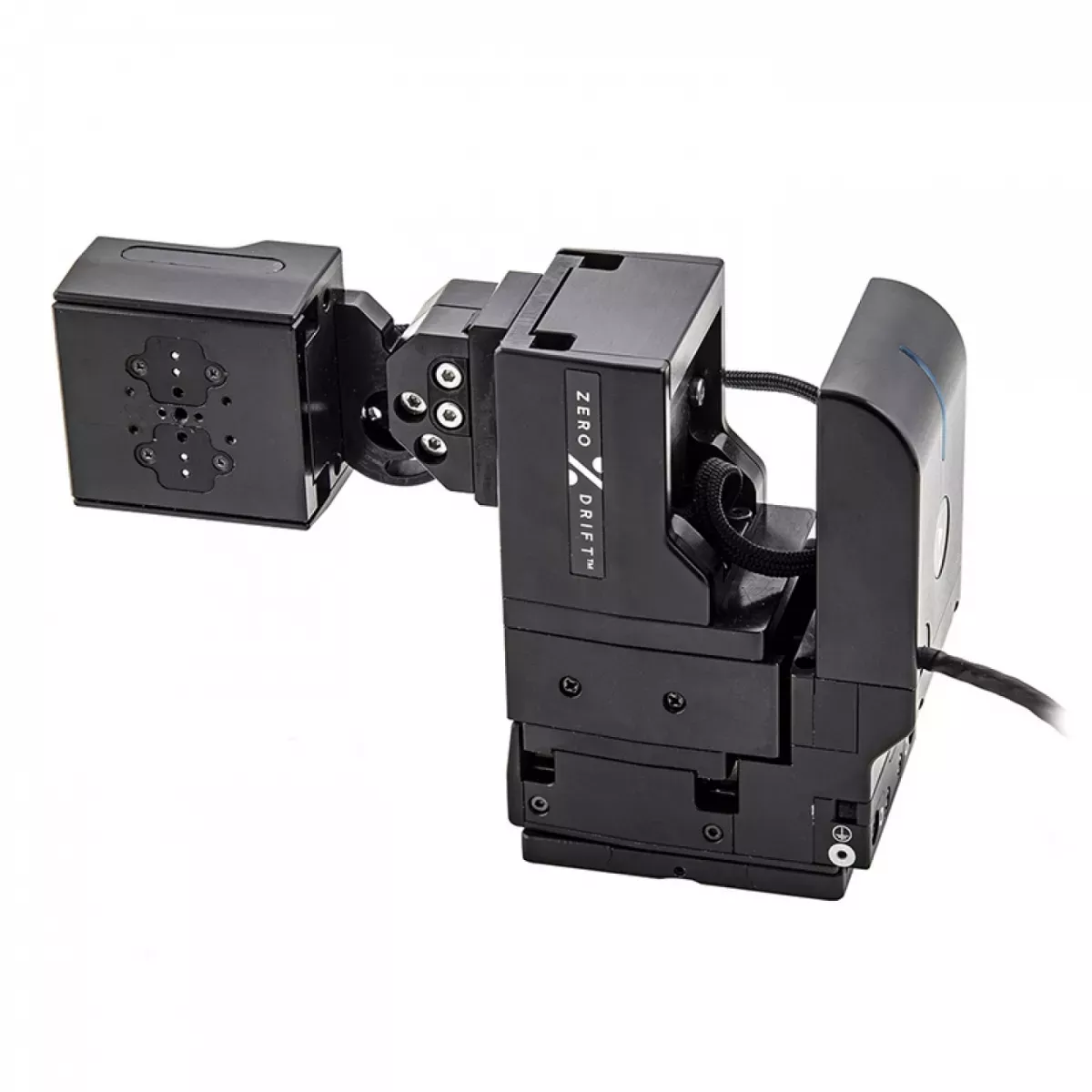

Le micromanipulateur piézoélectrique SENSAPEX uMp-4 est conçu pour les applications in vivo et les expérimentations nécessitant un contrôle fin dans les quatre axes.
Bénéficiant de la technologie Zero‑Drift™, il offre une stabilité exceptionnelle sans dérive, et son contrôle en boucle fermée (closed-loop) garantit un positionnement de haute précision.
Sa compacité et son design modulable rendent l’installation facile même dans des espaces restreints, tout en conservant une excellente ergonomie pour l’utilisateur.
Il supporte des charges importantes tout en maintenant une précision élevée, ce qui en fait un outil idéal pour les protocoles de neurosciences avancées, notamment l’insertion de sondes ou d’électrodes sur des trajectoires complexes.

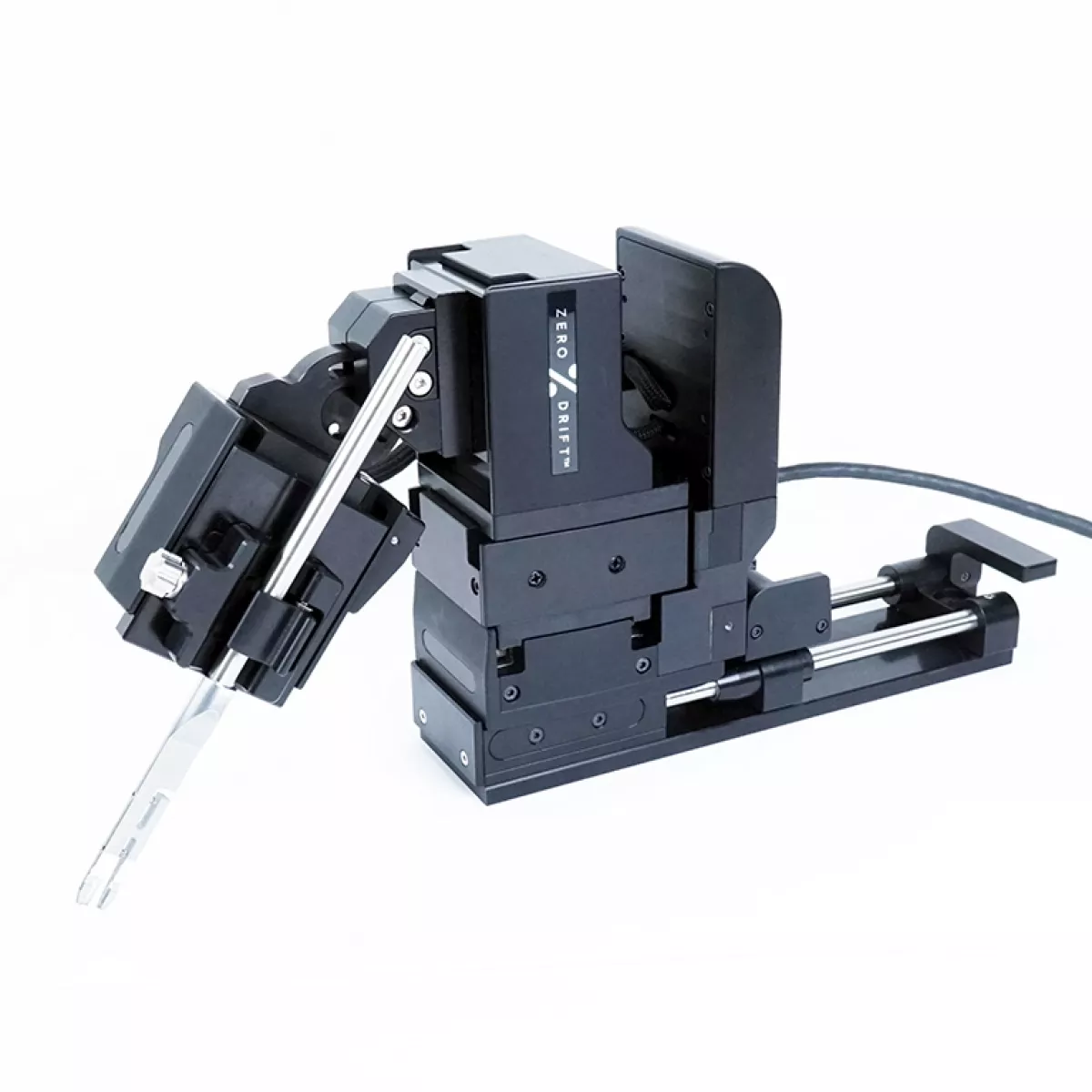

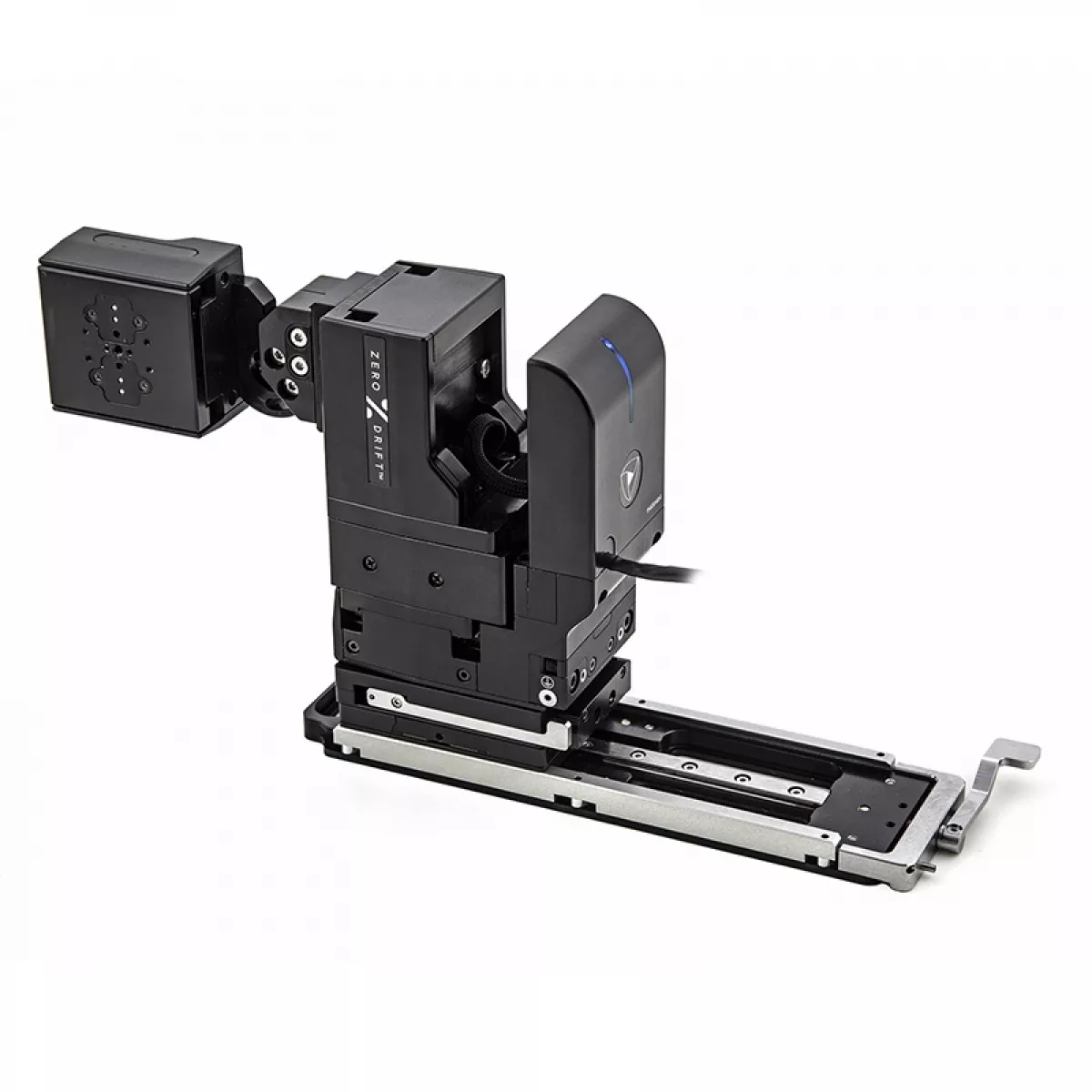

Le micromanipulateur piézo-électrique uMp-4 SENSAPEX 4 axes est particulièrement adapté pour la stéréotaxie grâce à son 4ième axe physique avec possibilité d’angle vertical (angle d’approche de 0 à 90°) en plus de toutes les autres caractéristiques du micromanipulateur uMp-3
Le micromanipulateur uMp 4 permet :
- Une insertion de la sonde automatiquement en un seul clic à vitesse très lente
- Minimise les dommages aux tissus
- Fait gagner beaucoup de temps
Caractéristiques principales du Micromanipulateur uMp-4
- 4 axes physiques (X, Y, Z, D) pour un positionnement multidirectionnel.
- Technologie Zero-Drift™ : maintien de position sans dérive à l’arrêt.
- Contrôle en boucle fermée avec retour de position intégré.
- Résolution de mouvement : 5 nm avec répétabilité typique de 100 nm.
- Vitesse maximale : 5 mm/s.
- Charge maximale supportée : 150 g.
- Angle d’approche (axe D) : de 0 à 90°.
- Plage de déplacement : 20 × 20 × 20 × 20 mm (XYZD).

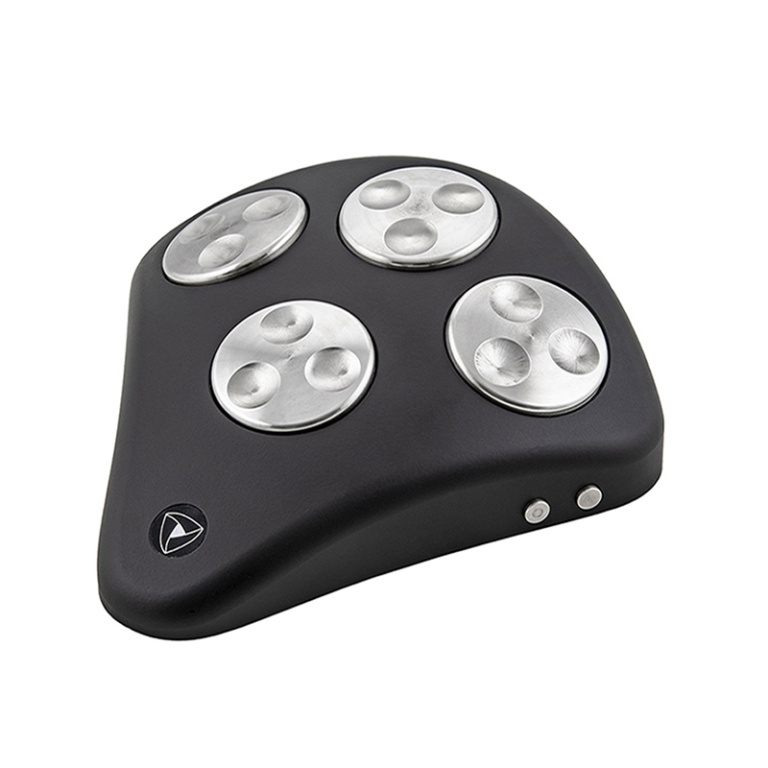

- Compatibilité avec contrôleurs uMp-TSC et uMp-RW4.
- Intégration PC via interface Ethernet et SDK open-source.
- Design compact adapté aux espaces limités.
Caractéristiques techniques du Micromanipulateur uMp-4
| Caractéristique | Valeur |
|---|---|
| Plage de positionnement | 20 × 20 × 20 × 20 mm (XYZ + D) |
| Résolution / Répétabilité | 5 nm / ~100 nm |
| Vitesse maximale | 5 mm/s |
| Charge maximale supportée | 150 gr |
| Angle d’approche réel | 0 – 90° |
| Nombre d’axes | 4 axes physiques |
| Interface de commande | uMp-TSC (tactile), RW4 (roue) |
| Interface PC / Logiciel | Ethernet + SDK open-source |
| Technologie de stabilisation | Zero-Drift™, contrôle en boucle fermée |
| Compatibilité électrode/exchange | Modules uMp-EXM (flip, slide, rotation) |
| Dimensions (L × H × P) / Poids | ≈136 × 49 × 104 mm / variable |
Applications
- Insertion de sondes longues ou denses (ex. Neuropixels) en in vivo.
- Expérimentations en neurosciences nécessitant des trajectoires non linéaires ou multi‑directionnelles.
- Expériences combinant électrophysiologie et imagerie, nécessitant un positionnement stable multi-axes.
- Applications où la stabilité sans dérive est cruciale (enregistrements longue durée).
Documentation(s)
Brochure
Fichier PDF – 733.7 ko
