Microscope motorisé SENSAPEX uMs
Microscope uMs SENSAPEX entièrement motorisé, modulaire, robuste. Répond aux besoins des applications les plus exigeantes en électrophysiologie et en imagerie avancée.
Description du Microscope motorisé SENSAPEX uMs
Le microscope uMs SENSAPEX est un système entièrement motorisé basé sur le microscope droit Nikon FN-1, garantissant une précision extrême.Équipé d’une commande de mise au point motorisée en boucle fermée, il offre une portée de 40 mm avec une résolution de 4 nm.
Le système comprend le microscope droit uMs-FN1 avec mise au point Z motorisée, un changeur d’objectifs motorisé uMs-OBJ à 2 positions, une plateforme de translation XY motorisée uMs-MXY, ainsi qu’une platine XY fixe ultra-stable uMs-FXY pouvant accueillir jusqu’à 8 manipulateurs uMp-3.
La pièce uMs-BRE permet l’installation de la plateforme motorisée, et l’ensemble est piloté par le contrôleur 4 axes uMs-MCU.Selon la configuration, la distance de travail varie de 185 à 220 mm (platine fixe directement sur table antivibratoire) à 226,5 à 271,5 mm (platine installée sur plateforme motorisée).Ce système modulaire et robuste répond aux besoins des applications les plus exigeantes en électrophysiologie et en imagerie avancée.
Caractéristiques du Microscope motorisé SENSAPEX uMs
- Cadre de microscope motorisé avec contrôle en boucle fermée.
- Idéal pour les configurations patch-clamp et stations automatisées.
- Commande via écran tactile uMp-TSC2 ou contrôleur rotatif uMp-RW3.
- Plateforme de translation XY motorisée de haute stabilité.
- Modules adaptables pour microscopie verticale ou inversée.
- Intégration complète avec les systèmes de micromanipulation SENSAPEX.
Caractéristiques techniques du Microscope motorisé SENSAPEX
| Caractéristique | Valeur |
|---|---|

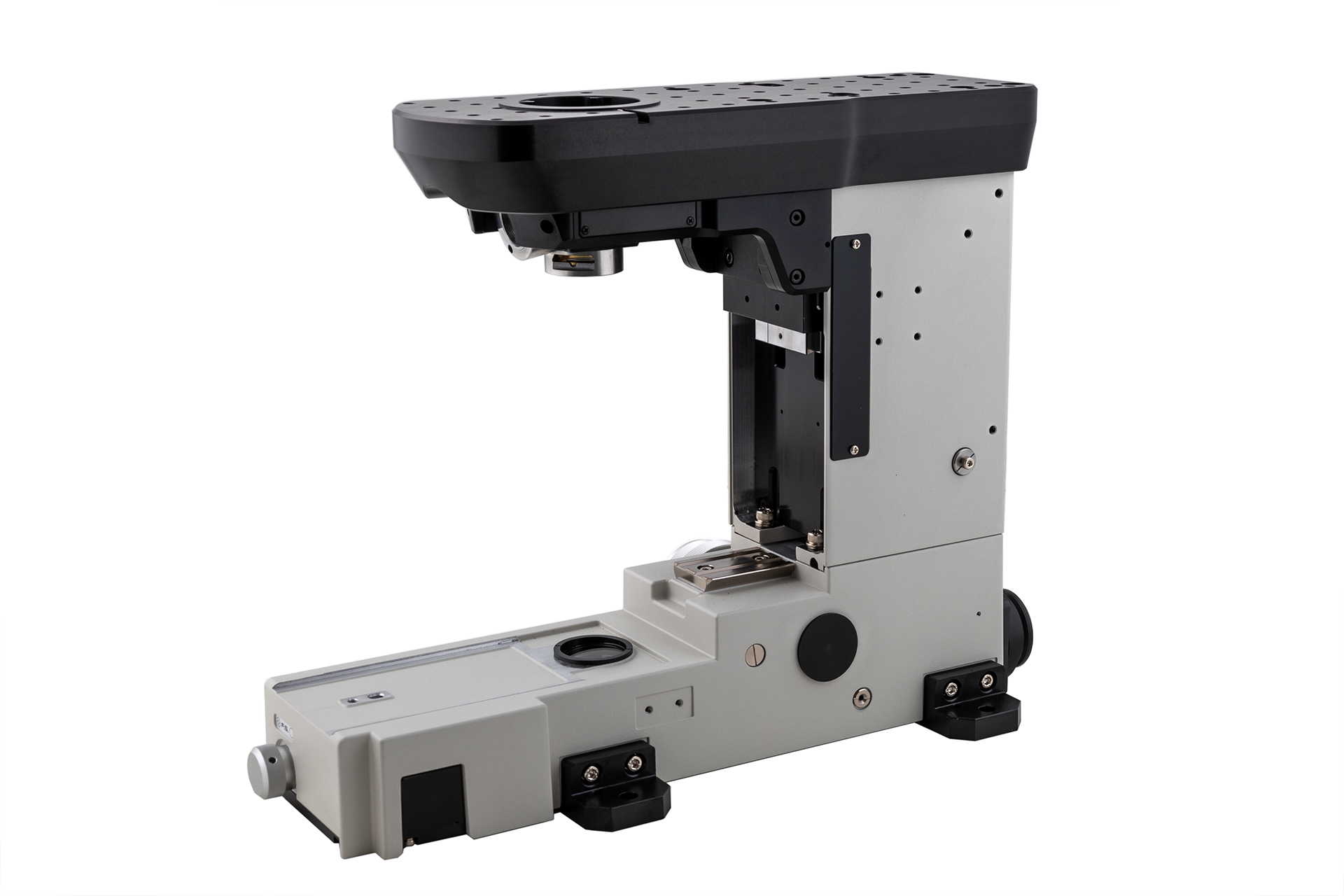

| uMs-FN1 | Microscope motorisé avec entraînement de mise au point en boucle fermée et changeur d’objectif motorisé à 2 positions. |
| uMs-MXY | Plateforme de translation XY motorisé à boucle fermée pour microscopes droits et inversés. |

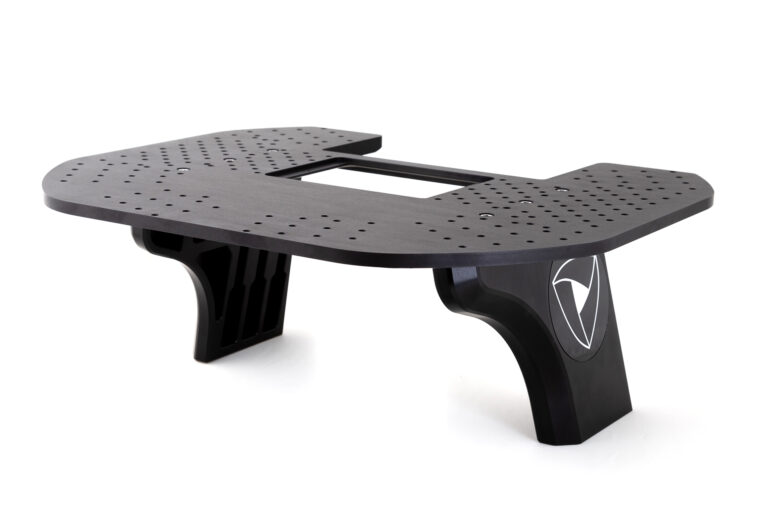

| uMs-FXY | Large platine fixe ultra-stable permettant l’installation plug-and-play de jusqu’à 8 micromanipulateurs uMp-3. |

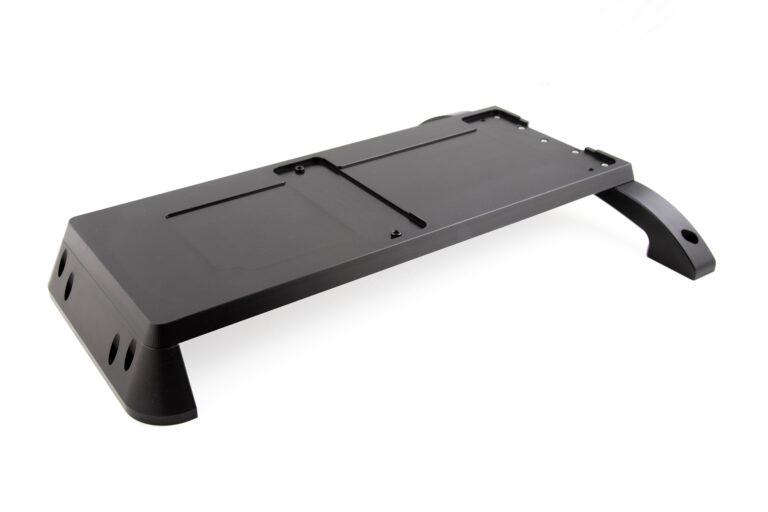

| uMs-BRE | Support de montage pour installer le microscope uMs au-dessus de la platine de translation XY motorisé uMs-MXY. |

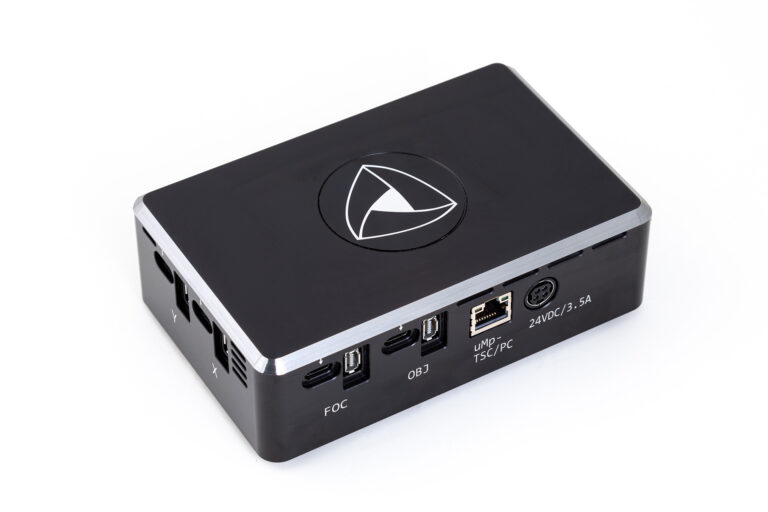

| uMs-MCU | Contrôleur de mouvement prenant en charge jusqu’à 4 axes motorisés en boucle fermée. |
| uMp-TSC2 | Écran tactile autonome pour le contrôle intuitif des microscopes, manipulateurs et plateforme motorisée XY SENSAPEX. |

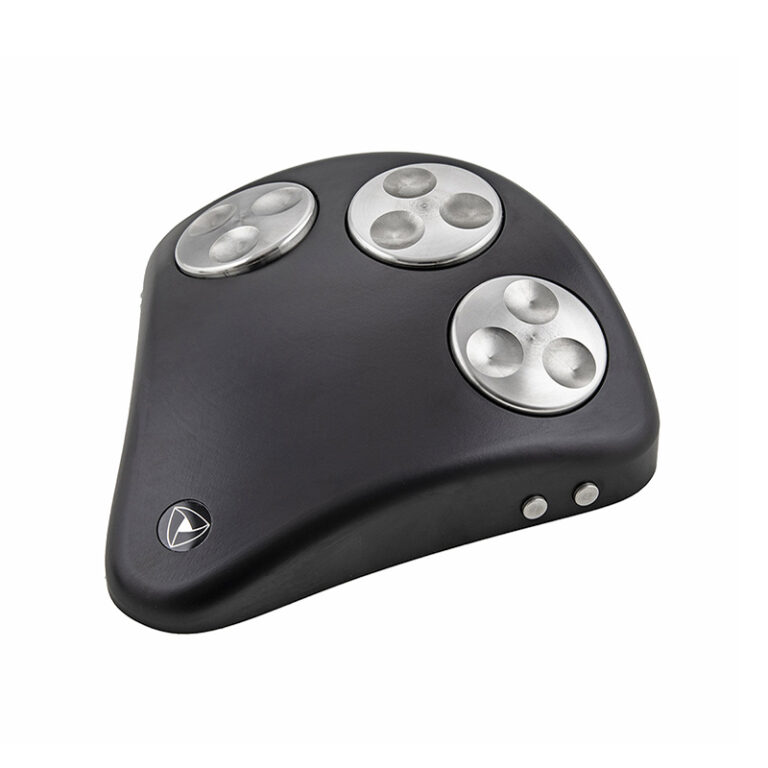

| uMp-RW3 | Contrôleur rotatif ergonomique pour un contrôle précis des axes du microscope et des manipulateurs uMp. |
Applications
- Expériences de patch-clamp et électrophysiologie neuronale
- Microscopie in-vivo et in-vitro motorisée
- Stations de travail automatisées en neurophysiologie
- Intégration avec systèmes de micromanipulation multi-axes
Documentation(s)
Brochure du microscope SENSAPEX uMs
Fichier PDF – 2246.7 ko
