Microscope motorisé SENSAPEX uMs

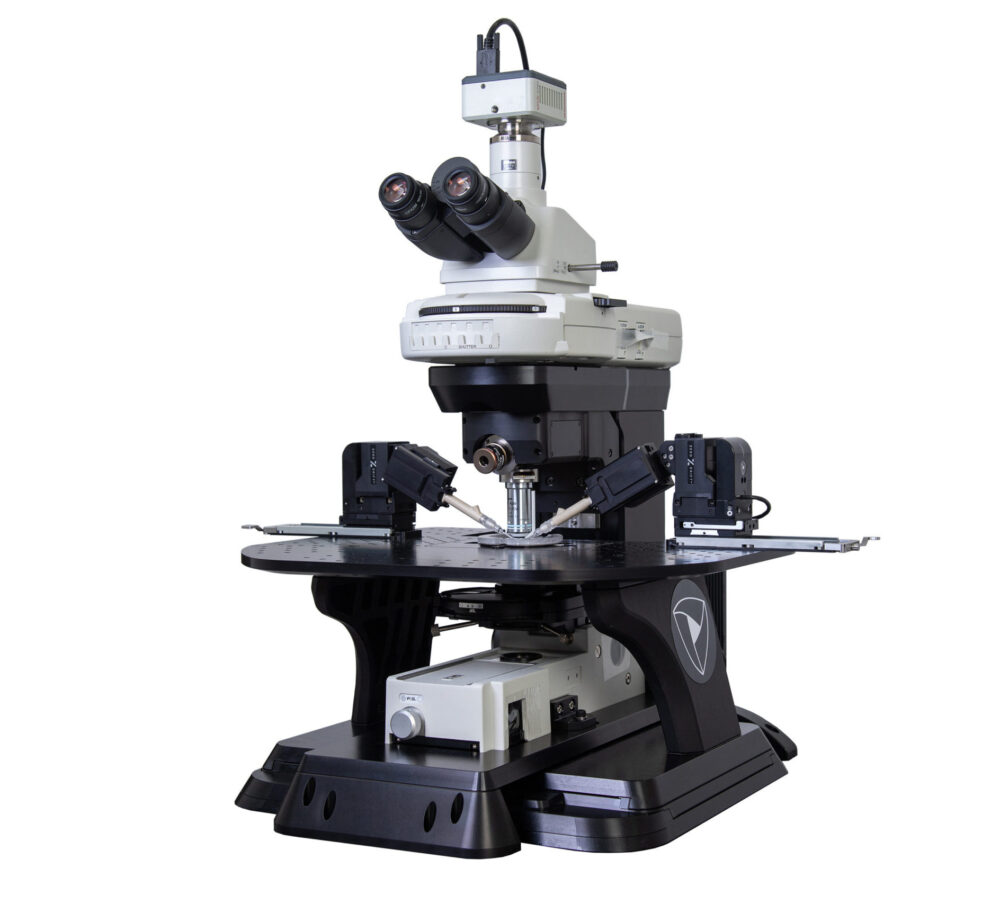

Le microscope uMs SENSAPEX est un système entièrement motorisé basé sur le microscope droit Nikon FN-1, garantissant une précision extrême.
Équipé d’une commande de mise au point motorisée en boucle fermée, il offre une portée de 40 mm avec une résolution de 4 nm.
Le système comprend le microscope droit uMs-FN1 avec mise au point Z motorisée, un changeur d’objectifs motorisé uMs-OBJ à 2 positions, une plateforme de translation XY motorisée uMs-MXY, ainsi qu’une platine XY fixe ultra-stable uMs-FXY pouvant accueillir jusqu’à 8 manipulateurs uMp-3.
La pièce uMs-BRE permet l’installation de la plateforme motorisée, et l’ensemble est piloté par le contrôleur 4 axes uMs-MCU.
Selon la configuration, la distance de travail varie de 185 à 220 mm (platine fixe directement sur table antivibratoire) à 226,5 à 271,5 mm (platine installée sur plateforme motorisée).
Ce système modulaire et robuste répond aux besoins des applications les plus exigeantes en électrophysiologie et en imagerie avancée.
Caractéristiques du microscope motorisé SENSAPEX uMs
– Cadre de microscope motorisé avec contrôle en boucle fermée.
– Idéal pour les configurations patch-clamp et stations automatisées.
– Commande via écran tactile uMp-TSC2 ou contrôleur rotatif uMp-RW3.
– Translation XY motorisée de haute stabilité.
– Modules adaptables pour microscopie verticale ou inversée.
– Intégration complète avec les systèmes de micromanipulation SENSAPEX.
Caractéristiques techniques du microscope motorisé SENSAPEX uMs
| Caractéristique | Valeur |
|---|---|

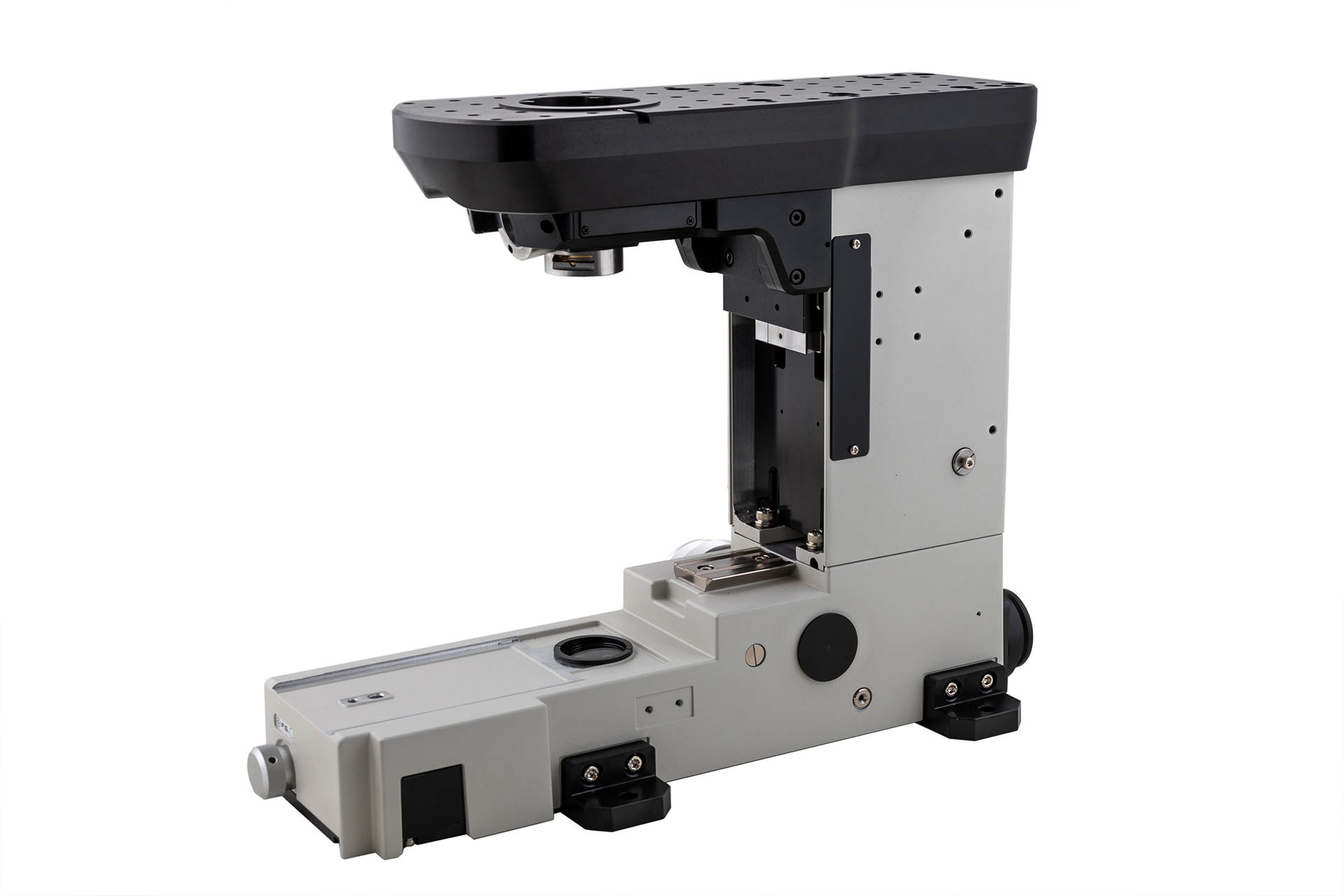

| uMs-FN1 | Microscope motorisé avec entraînement de mise au point en boucle fermée et changeur d’objectif motorisé à 2 positions. |

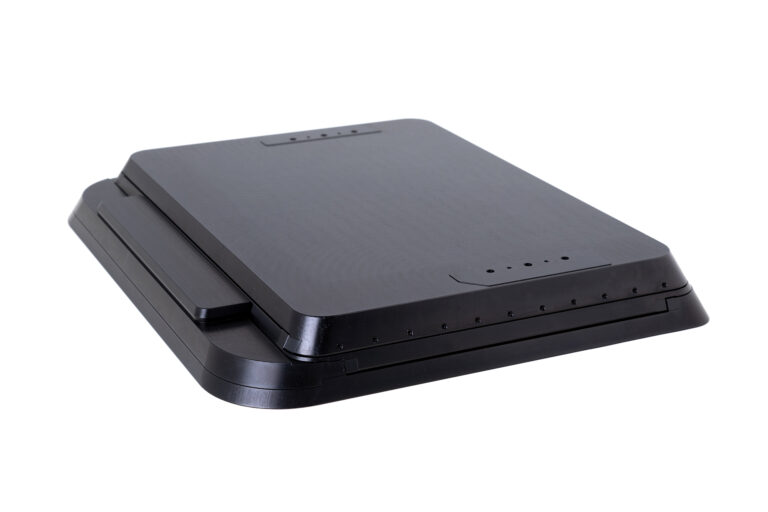

| uMs-MXY | Plateforme de translation XY motorisé à boucle fermée pour microscopes droits et inversés. |

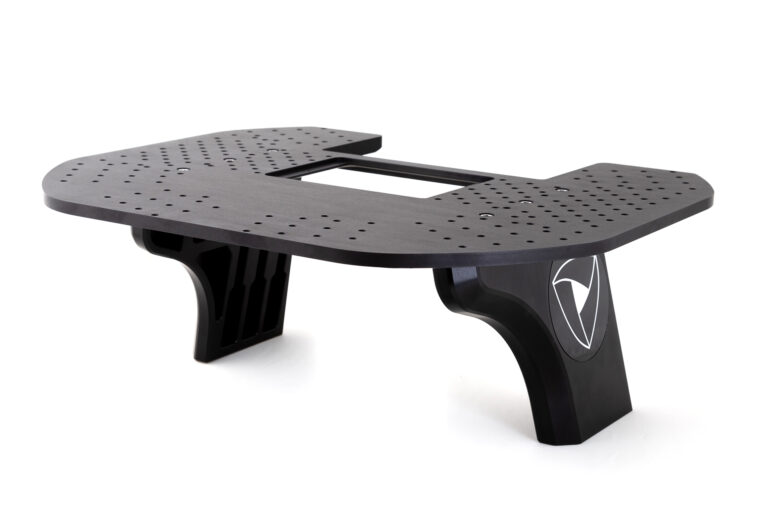

| uMs-FXY | Large platine fixe ultra-stable permettant l’installation plug-and-play de jusqu’à 8 micromanipulateurs uMp-3. |

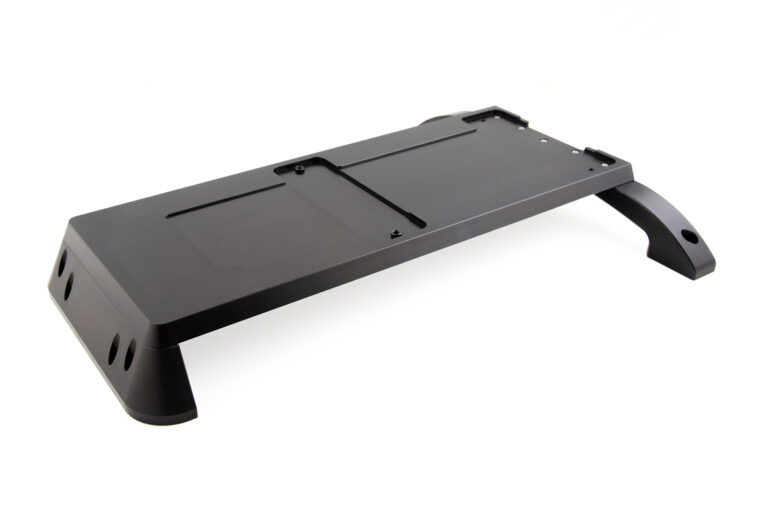

| uMs-BRE | Support de montage pour installer le microscope uMs au-dessus de la platine de translation XY motorisé uMs-MXY. |

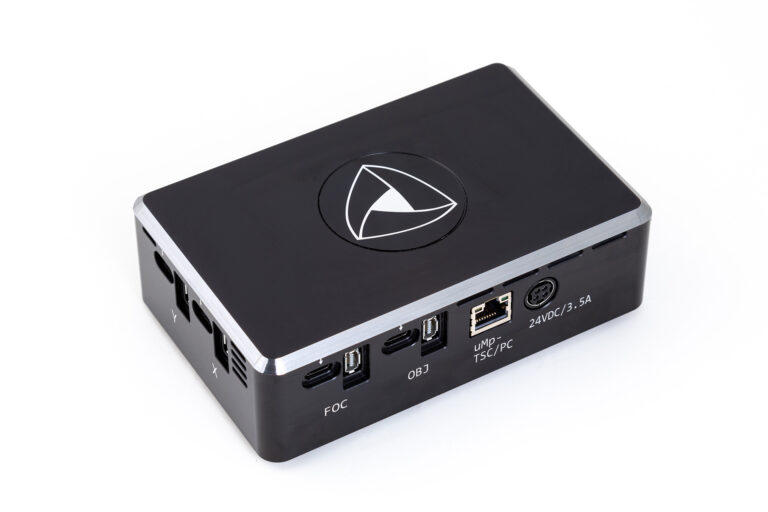

| uMs-MCU | Contrôleur de mouvement prenant en charge jusqu’à 4 axes motorisés en boucle fermée. |

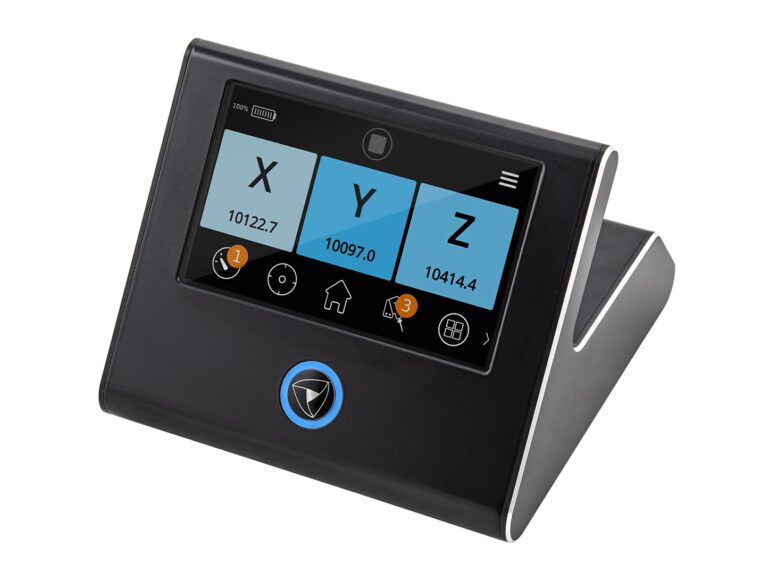

| uMp-TSC2 | Écran tactile autonome pour le contrôle intuitif des microscopes, manipulateurs et plateforme motorisée XY SENSAPEX. |

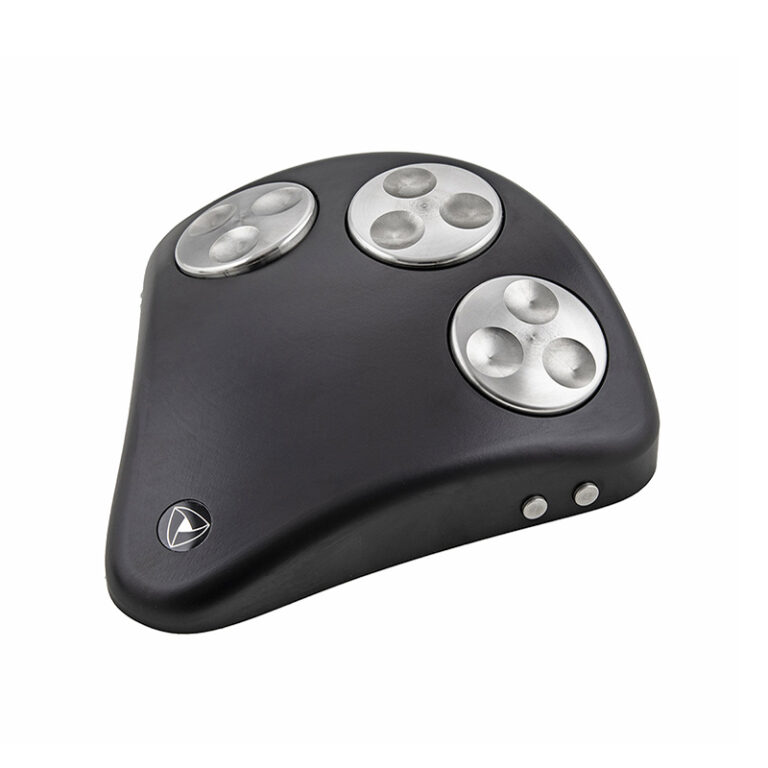

| uMp-RW3 | Contrôleur rotatif ergonomique pour un contrôle précis des axes du microscope et des manipulateurs uMp. |
| Marque | SENSAPEX |
Applications
- Expériences de patch-clamp et électrophysiologie neuronale
- Microscopie in-vivo et in-vitro motorisée
- Stations de travail automatisées en neurophysiologie
- Intégration avec systèmes de micromanipulation multi-axes
