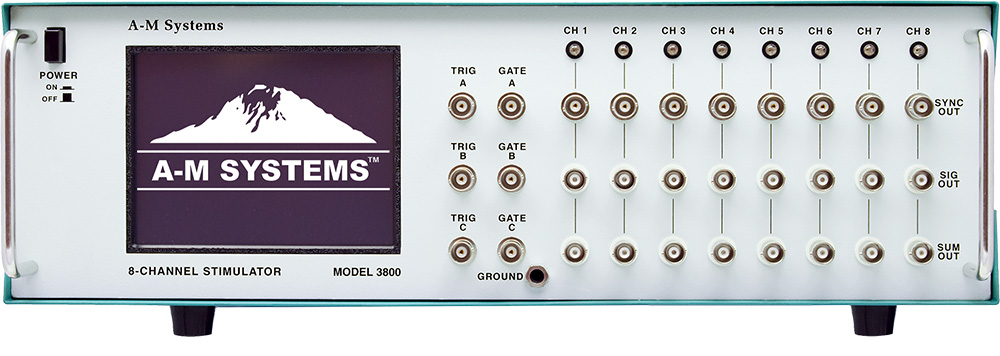

MultiStim Stimulateur programmable 8 canaux iModel 3800
Le Model 3800 MultiStim est un stimulateur programmable à 8 canaux indépendants, capable de délivrer des trains d’impulsions monophasées ou biphasées. Il supporte également des protocoles complexes tels que Paired Pulses ou Stepped Pulses, ainsi que la fonction SUM pour combiner les sorties de plusieurs canaux afin de créer des formes d’onde élaborées.
Caractéristiques du MultiStim Stimulateur programmable 8 canaux iModel 3800
- 8 canaux totalement indépendants, contrôlables individuellement ou combinés via SUM ou déclenchement croisé
- Large gamme temporelle : impulsions de 1 µs à 250 heures, avec intervalle minimum de 3 µs
- Protocoles intégrés : trains monophasés/biphasés, Paired Pulse, Stepped Pulse, SUM output par canal
- Options complètes de déclenchement et gating : 8 BNC TTL spécifiques, 3 génériques redirigeables
- Contrôle via écran tactile frontal ou logiciel Windows (pilotes LabVIEW/MATLAB disponibles)
- Sortie tension calibrée ±10 V (résolution 1 mV) ; en option avec SIU Model 3820 : ±60 V ou ±20 mA, bande passante jusqu’à 500 kHz
Caractéristiques techniques du MultiStim Stimulateur programmable 8 canaux iModel 3800
| Caractéristique | Valeur |
|---|---|
| Plage temporelle | 1 µs à 250 h, résolution linéaire selon intervalle |
| Min. durée d’impulsion | 1 µs monophasée, 2 µs biphasée |
| Intervalle minimum | 3 µs |
| Précision | Meilleure que ±0,02 % |
| Protocoles intégrés | Monophasé, biphasé, Paired Pulses, Stepped Pulses |
| Fonction SUM par canal | Combinaison des sorties jusqu’à 8 canaux |
| Déclenchements | 8 triggers spécifiques + 3 génériques, inter‑channel triggering/gating |
| Gating | 3 BNC assignables (inter‑channel ou global) |
| Contrôle | Écran tactile ou logiciel Windows (LabVIEW/MATLAB compatibles) |
| Stockage de programmes | Oui, sur instrument et en ligne |
| Sortie tension | ±10 V calibrés, resolution 1 mV par canal |
| Avec SIU 3820 (option) | ±60 V ou ±20 mA, bande passante max 500 kHz |
| Accessoires inclus | Câble USB, kit rack, manuel, logiciel |
| Logiciel supporté | Windows XP / 7 / 10 ; pilotes disponibles |
| Garantie | 3 ans standard constructeur |
Applications
- Création de protocoles complexes en neurosciences : LTP/LTD, réflexe, stimulation synchronisée multi-site
- Utilisation en stimulation couplée à enregistrements ou autres instruments via sync ou gating externes
- Configuration de formes d’onde combinées multi-canal pour essais longue durée
- Mode autonome ou piloté ordinateur (LabVIEW, MATLAB, etc.)
