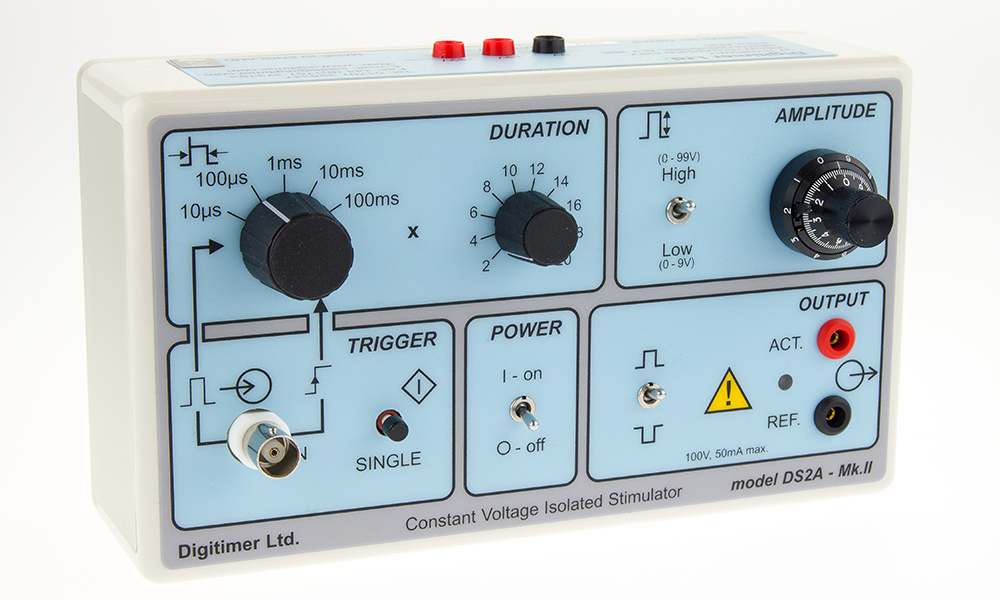

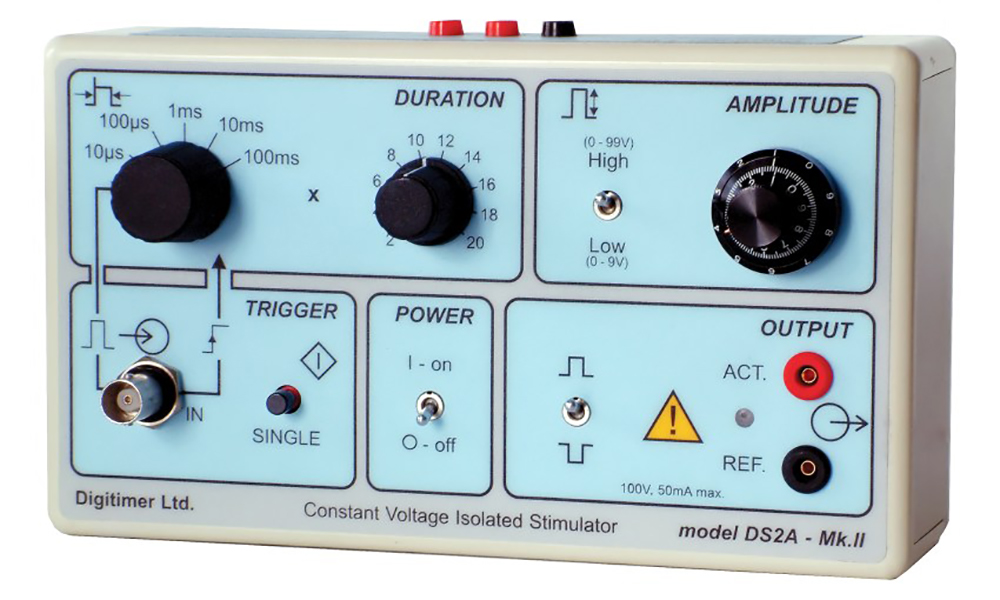

Stimulateur de tension DS2A
Le DS2A est un stimulateur à tension constante isolée, alimenté par 11 batteries PP3 (9 V), conçu pour fournir des impulsions monophasiques de 0 à 99 V, tout en maintenant un bruit ultra-faible grâce à son isolation optique entre la source de déclenchement et le circuit de sortie.
Ce dispositif est particulièrement adapté aux applications d’électrophysiologie in vivo et in vitro où la précision est capitale.
Caractéristiques du Stimulateur DS2A
- Plages de tension sélectionnables : 0–9 V et 0–99 V, ajustées via un potentiomètre à 10 tours
- Impulsions monophasiques précises avec commutation facile de polarité
- Durée d’impulsion ajustable de 20 µs à 2 s, paramétrable en façade ou via commande TTL externe
- Isolation optique très faible capacité (< 3 pF) garantissant un bruit minimal

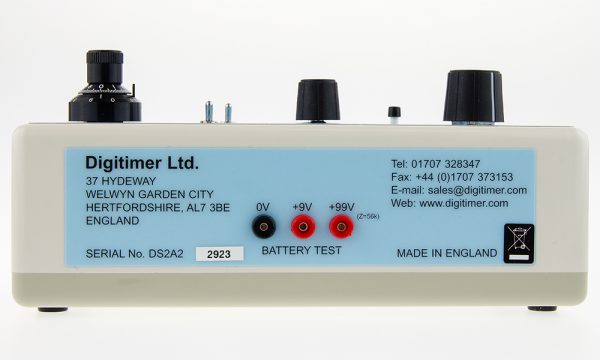

- LED d’indication pendant l’impulsion et prises de test de batterie en façade
- Format compact compatible montage 19″ via le châssis D121‑11, pouvant accueillir deux unités
Caractéristiques techniques du Stimulateur DS2A
| Caractéristique | Valeur |
|---|---|
| Alimentation | 11 × batteries PP3 9 V |
| Tension de sortie | 0–9 V (low) et 0–99 V (high) |
| Contrôle d’amplitude | Potentiomètre 10 tours (/%), plage low/high via switch |
| Durée d’impulsion | 20 µs à 2 s (interne ou TTL gated) |
| Polarité | Sélecteur avant : normal / inverse |
| Isolation | Optique, capacité < 3 pF |
| Vitesse de montée / descente | Rise < 1 µs, fall < 3 µs dans charge résistive |
| Indicateur d’impulsion | LED pendant l’impulsion |
| Compatibilité montage rack | Châssis D121‑11 pour jusqu’à deux DS2A |
| Bruit | Très faible grâce à isolation et alimentation sur piles |
| Protection surintensité | Réduction automatique des impulsions >50 mA (< 10 µs) |
| Commande impulsion manuelle | Bouton push-button indépendant du déclenchement TTL |
Applications
- Stimulation électrique précise pour neurones, nerfs ou fibres musculaires in vitro ou in vivo
- Environnements sensibles nécessitant un faible bruit électromagnétique
- Montage avec polarité selectable et contrôle TTL externe pour des impulsions synchronisées
- Utilisation en montage rack 19″ ou sur paillasse
Documentation(s)
Brochure DS2A
Fichier PDF – 294.9 ko
