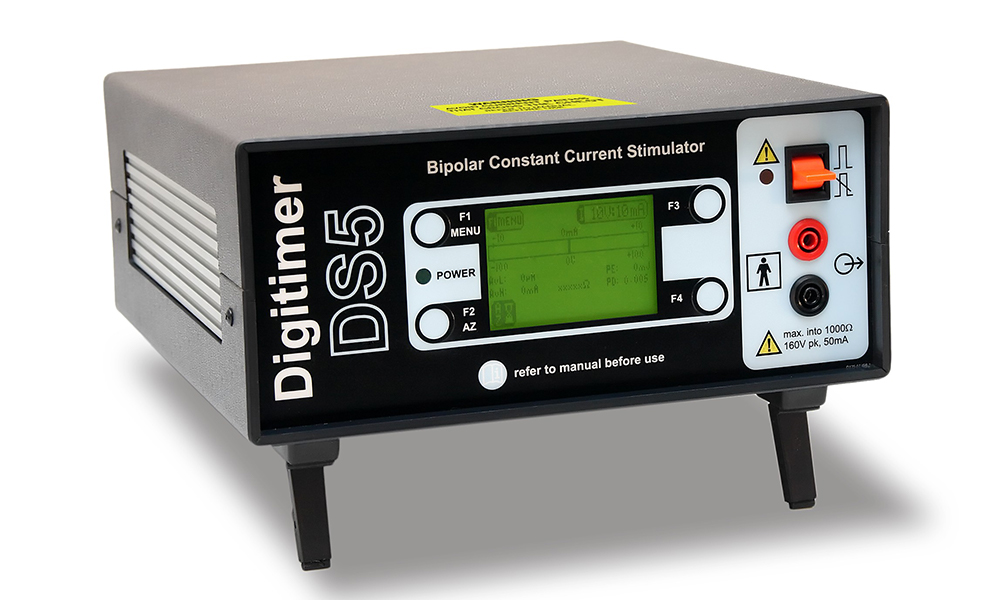

Stimulateur DS5
Le DS5 est un stimulateur à courant constant isolé, contrôlé par un signal analogique (DAC ou autre), offrant une sortie bipolaire jusqu’à ±50 mA sous une conformité de ±120 V. Il permet de générer des formes d’ondes arbitraires synchronisées (sine, rampes, pulses, etc.) via une commande externe, tout en garantissant une isolation complète entre le sujet et le système de commande pour assurer la sécurité des recherches en neurophysiologie humaine. Il est conforme à la norme EN/IEC 60601 et dispose de plusieurs dispositifs de sécurité intégrés.
Caractéristiques du Stimulateur DS5
- Sortie à courant constant isolé bipolaire, proportionnelle à la tension d’entrée analogique (DAC)
- Trois plages de sortie : ±10 mA, ±25 mA, ±50 mA, sélectionnables via le panneau frontal ou le logiciel
- Quatre plages d’entrée analogique : ±1 V, ±2,5 V, ±5 V ou ±10 V, pour compatibilité maximale
- Génération de formes d’onde arbitraires pilotées par logiciel (sine, ramp, square, etc.) via DAQ
- Surveillance en temps réel et limites de sécurité : énergie de pulse, courant de base et durée
- Conditions de conformité médicale : dispositif CE marqué, norme EN/IEC 60601
Caractéristiques techniques du Stimulateur DS5
| Caractéristique | Valeur |
|---|---|
| Sortie | Courant bipolaire constant proportionnel à la tension d’entrée |
| Plages de courant | ±10 mA, ±25 mA, ±50 mA |
| Plages d’entrée analogique | ±1 V, ±2,5 V, ±5 V, ±10 V |
| Conformité (voltage compliance) | Jusqu’à ±120 V |
| Surveillance interne | Énergie de pulse, défauts, courant de repos, durée |
| Protection | Limites configurables et désactivables partiellement |

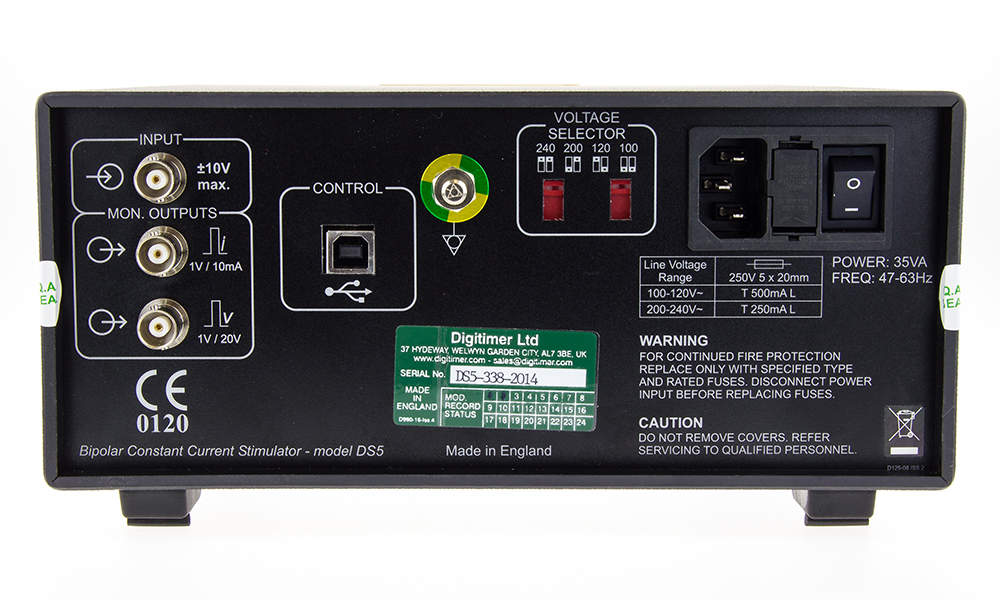

| Connexions | Entrée tension BNC, monitor courant et tension (BNC), USB firmware |

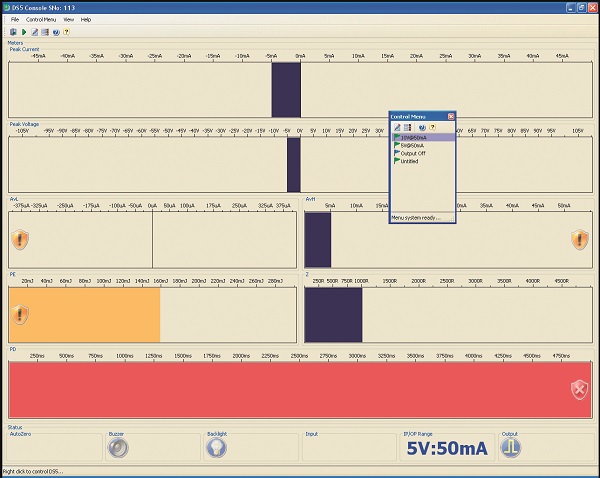

| Commande | Logiciel Windows (DS5 Control Panel) ou commandes analogiques externes |
| Indicateurs frontaux | LED puissance, LED avertissement, écran LCD |
| Interface de contrôle | Tétracontrol via commande analogique |
| Norme médicale | IEC 60601, dispositif CE marqué |
| Dimensions | ~225 × 100 × 255 mm |
| Poids | Environ 4 kg |
Applications
- Études d’excitabilité des nerfs périphériques avec logiciel QtracW
- Recherche sur stimulation vestibulaire galvanique (GVS) via paires DS5
- Protocoles arbitraires nécessitant formes d’ondes complexes synchronisées
- Applications de neuromodulation et études psychophysiologiques nécessitant contrôle précis du stimulus
Documentation(s)
Brochure
Fichier PDF – 140.2 ko
