Stimulateur DS7A & DS7AH

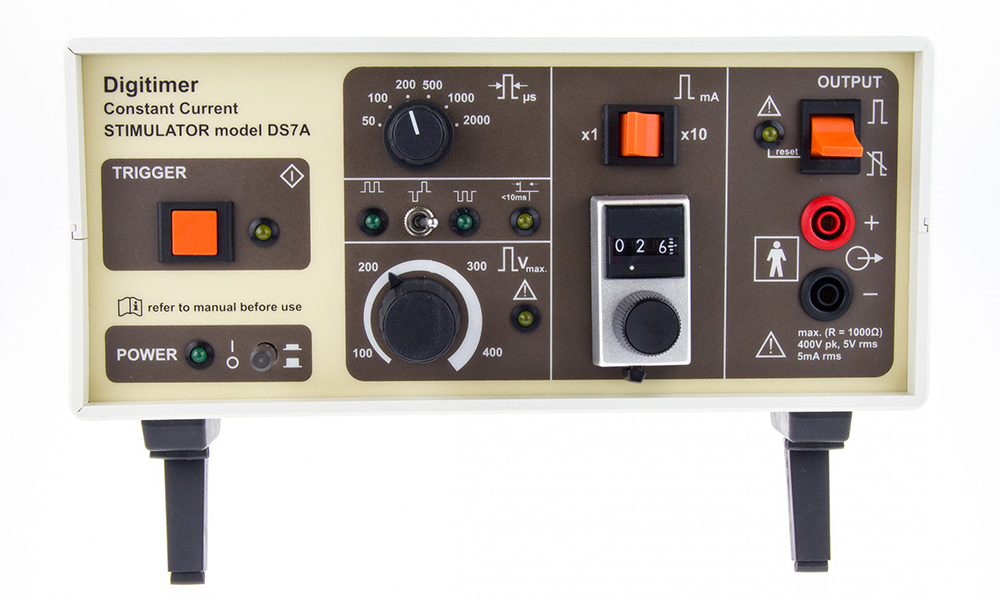

Le DS7A est un stimulateur à courant constant haute tension, adapté à la stimulation percutanée des nerfs ou muscles avec des impulsions brèves.

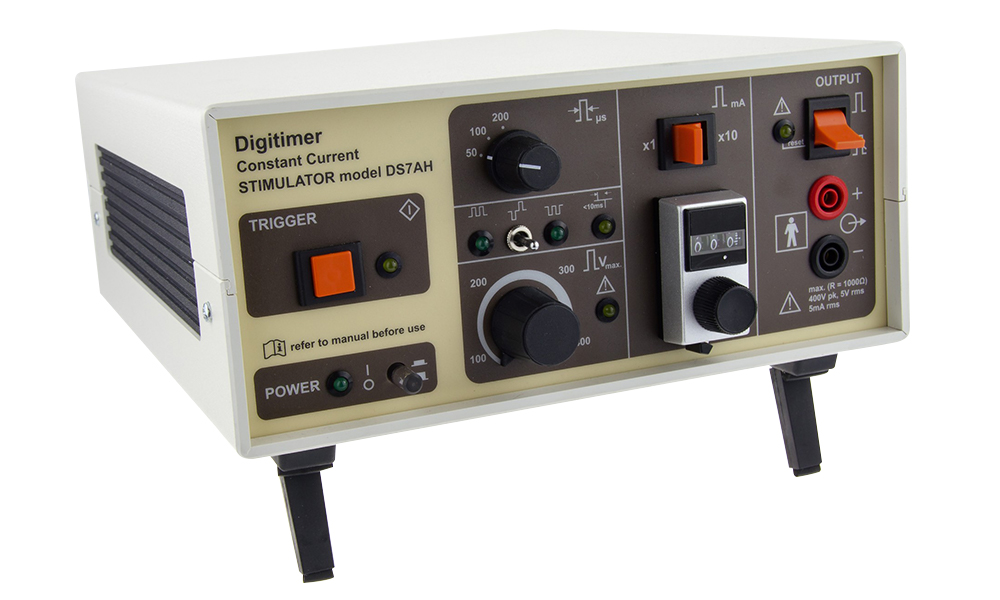

Le DS7AH est une version haute puissance offrant jusqu’à 1 A de sortie sur des impulsions de très courte durée (< 200 µs), idéale pour les nerfs profonds ou muscles larges.
Caractéristiques du Stimulateur DS7A & DS7AH
- Courant de sortie variable : jusqu’à 100 mA (DS7A) ou 1 A (DS7AH)
- Tension de compliance jusqu’à 400 V
- Durées d’impulsion sélectionnables : DS7A : 50 µs à 2 ms ; DS7AH : 50 µs à 200 µs
- Contrôle de polarité à bascule (± ou alternée automatique)
- Déclenchement flexible : bouton frontal, TTL positif ou footswitch externe ; sortie TTL en BNC
- Dispositif médical certifié CE & FDA 510(k) pour utilisation humaine
Caractéristiques techniques du Stimulateur DS7A & DS7AH
| Caractéristique | Valeur |
|---|---|
| Courant de sortie | DS7A : 0–100 mA ; DS7AH : 0–1 A |
| Durée d’impulsion | DS7A : 50 µs – 2 ms ; DS7AH : 50 µs – 200 µs |
| Tension de compliance | Jusqu’à 400 V |
| Polarité | Switch +ve, −ve ou alternée automatique |
| Commande courant | Potentiomètre 10 tours avec x1/x10 switch |
| Protection interne | Limitation énergie (durée × courant × fréquence) |

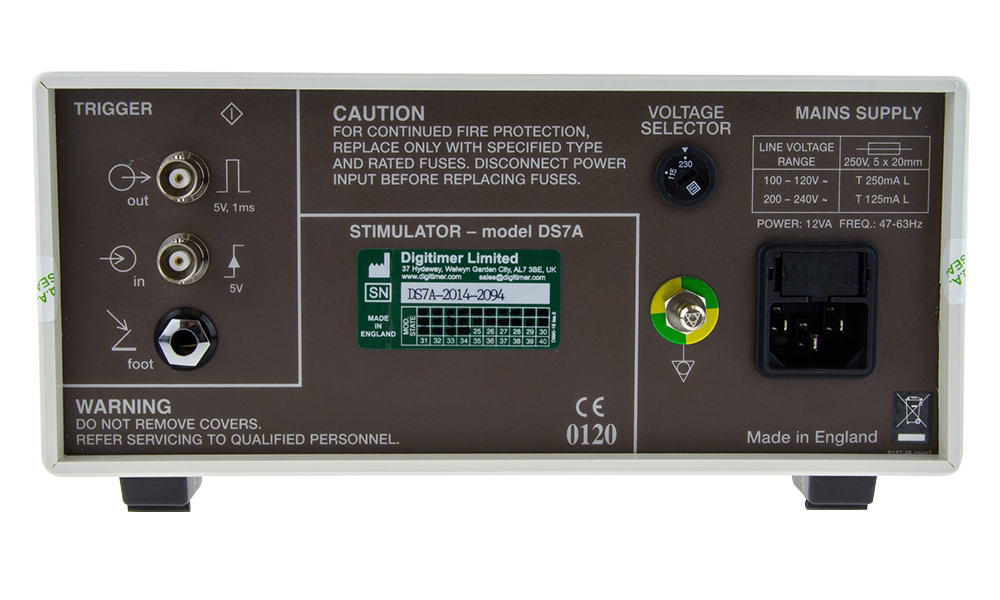

| Entrées déclenchement | TTL BNC, bouton frontal, footswitch |
| Indicateurs LED | Power, Trigger reçu, Out‑of‑compliance, Too‑fast, Polarité |
| Certification | CE, FDA 510(k), IEC 60601-1 |
| Dimensions (L×H×P) | 225 × 100 × 255 mm |
| Poids | ~3 kg |
| Alimentation | Secteur 100‑240 VAC, ~12 VA |
| Interfaces | Connecteurs 4 mm touch‑proof (sortie) |
Applications
- Stimulation transcutanée des nerfs périphériques et muscles
- Études de réflexes (H‑reflex, F‑waves), douleurs, neurosciences cognitives
- Activation de muscles larges ou stimulation profonde via DS7AH
- Utilisation en physiologie clinique ou recherche en vigilance et neuromodulation
