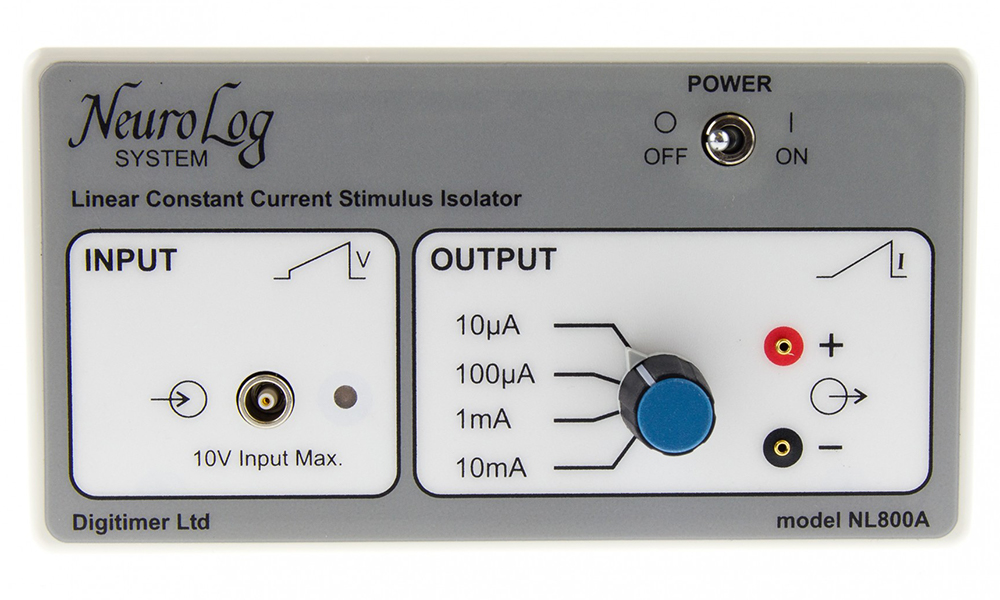

Stimulateur Neuro Log de courant isolé NL800A

Le NL800A est un isolateur de stimulation à courant constant, alimenté par batterie (types GP23A), développé pour des applications à faible bruit, notamment en électrophysiologie in vitro et in vivo. Il fournit une sortie à haute impédance adaptée à la stimulation via micro‑électrodes ou électrodes grossières. Il est commandé par un module tampon NL510A ou NL512 selon le mode de stimulation désiré.

Caractéristiques du Stimulateur Neuro Log de courant isolé NL800A

Sortie à courant constant isolée (< 1 pF couplage) pour un bruit minimal

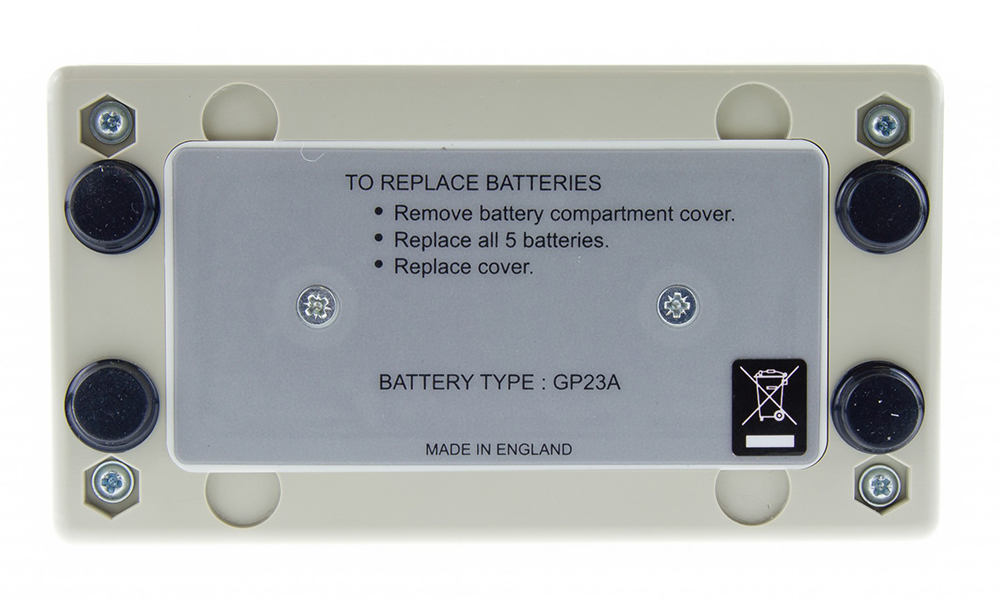

Alimentation par 5 piles GP23A, avec faible consommation en veille
Quatre plages de sortie permettant un courant de 0 à 10 mA
Contrôle via le NL510A ou via amplitude de tension d’entrée (NL512)
Dimensions compactes, montage près de l’échantillon pour réduire le bruit
Temps de stimulation identique aux impulsions d’entrée : largeur de 2 µs à 30 s

Caractéristiques techniques du Stimulateur Neuro Log de courant isolé NL800A

Caractéristique	Valeur
Type d’alimentation	5 × piles GP23A
Courant de sortie	Constant current, 0–10 mA (4 plages)
Isolation	Opto‑couplé, < 1 pF couplage sortie‑entrée
Contrôle d’amplitude	Via NL510A (potentiomètre) ou tension analogique (NL512)
Durée d’impulsion	2 µs à 30 s
Taille physique	Très compact, adapté montage proche préparation
Bruit de fonctionnement	Faible bruit grâce à isolement optique
Risetime	Très rapide, < quelques dizaines de µs
Impédance de sortie	Très élevée (>900 MΩ), variation < 10 %
Compatibilité	Micro‑électrodes ou électrodes larges
Recommandations	Non destiné à un usage humain direct
