Caméra Monochrome ORCA Fusion BT Hamamatsu
La caméra ORCA‑Fusion BT (C15440‑20UP) est une caméra scientifique sCMOS arrière‑éclairée, offrant une très haute sensibilité, un bruit de lecture extrêmement faible et une grande uniformité.
Cette caméra est conçue pour les applications d’imagerie avancées en faible lumière et pour les techniques de microscopie haute précision.
Caractéristiques de la caméra ORCA Fusion BT Hamamatsu
- Bruit de lecture ultra‑faible : jusqu’à 0,7 e⁻ rms

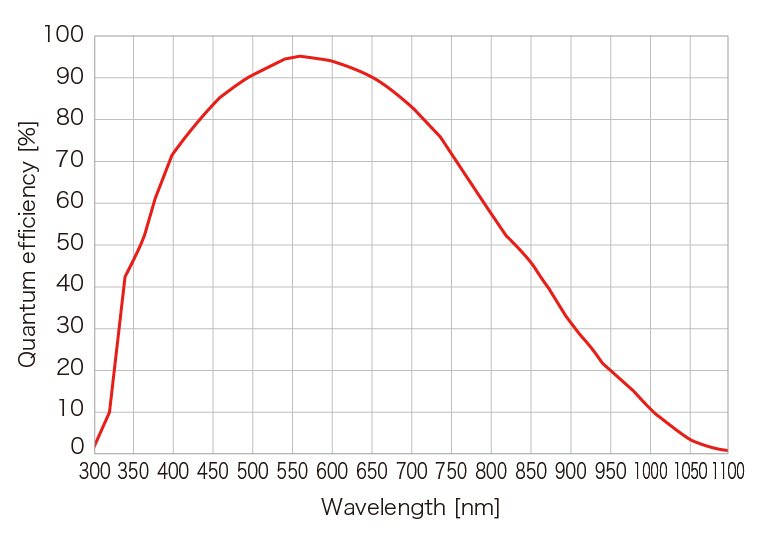

- Efficacité quantique élevée : jusqu’à ~95 %
- Capteur back‑thinned (arrière‑éclairé) haute sensibilité
- Résolution 2304 × 2304 pixels (≈ 5,3 Mpx)
- Pixels de 6,5 µm × 6,5 µm
- Cadence jusqu’à 89,1 fps
- Modes de lecture : Fast scan, Standard, Ultra quiet
- Monture C‑mount (option F‑mount selon modèle)
Caractéristiques techniques de la caméra ORCA Fusion BT Hamamatsu
| Caractéristique | Valeur |
|---|---|
| Modèle | C15440‑20UP |
| Type de capteur | sCMOS arrière‑éclairé (back‑thinned) |
| Résolution | 2304 × 2304 pixels (5,3 MP) |
| Taille des pixels | 6,5 µm × 6,5 µm |
| Surface effective | 14,976 mm × 14,976 mm |
| Bruit de lecture | 0,7 e⁻ rms (UQ), 1,0 e⁻ rms (Standard), 1,6 e⁻ rms (Fast) |
| Cadence maximale | 89,1 fps (plein format) |
| Temps d’exposition | 17 µs – 10 s (Fast), 65 µs – 10 s (Standard), 280 µs – 10 s (UQ) |
| Dark current | ≈ 1 e⁻/pixel/s à –8 °C |
| Plage dynamique | ≈ 21 400 : 1 |
| Interfaces | USB 3.0 ou CoaXPress (Dual CXP‑6) |
| Convertisseur A/N | 16 bit / 12 bit / 8 bit |

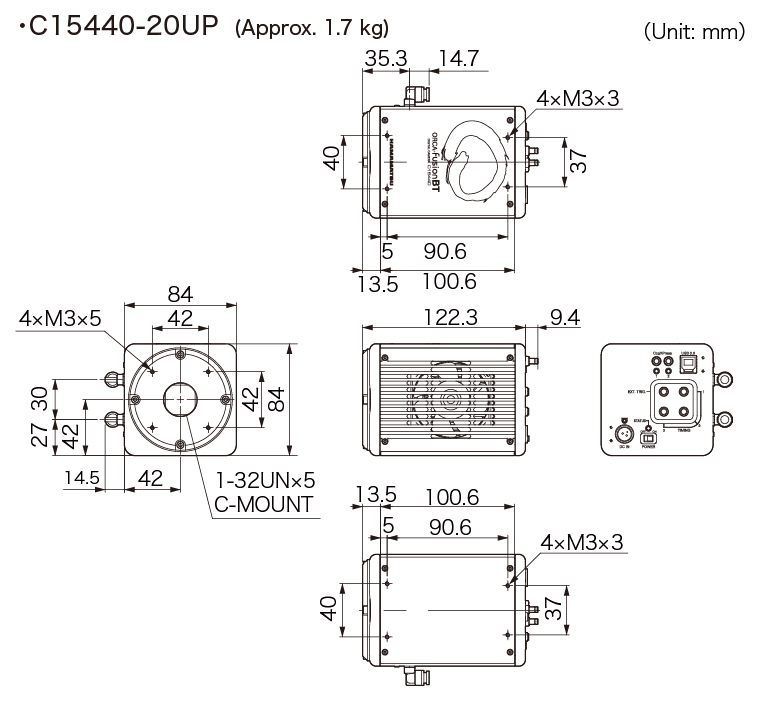

| Monture optique | C‑mount (option F‑mount) |
| Refroidissement | Peltier, jusqu’à –8 °C (plus bas avec water‑cooling) |
Applications
- Microscopie fluorescence haute sensibilité
- Bioluminescence et imagerie très faible lumière
- Microscopie time‑lapse et cellules vivantes
- Microscopie lightsheet, confocale à disque tournant
Documentation(s)
Fiche technique
Fichier PDF – 988.7 ko
Manuel d’utilisation
Fichier PDF – 2674.6 ko
