Microinjecteur NARISHIGE électrique programmable IM 401
L’IM‑401 est un microinjecteur électrique contrôlé par écran tactile, conçu pour les injections précises de petits volumes liquides. Il est particulièrement adapté pour les injections d’ADN/ARN, le transfert de gènes, la microinjection de solutions d’échantillons, l’injection de colorants fluorescents, et d’autres applications similaires.
Description du Microinjecteur NARISHIGE IM 401

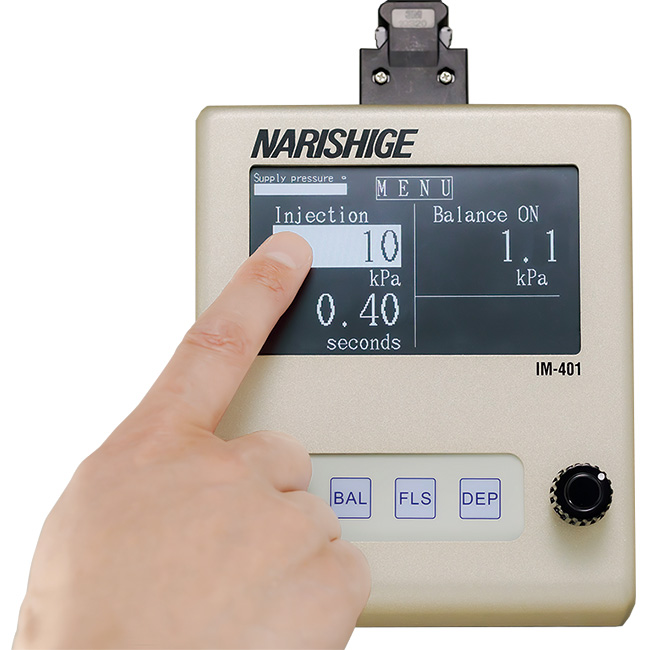

Le contrôle intuitif via panneau tactile permet de régler la pression d’injection, le temps d’injection et la pression de balance (équilibrage), et l’injection peut être déclenchée depuis le panneau ou par une pédale.
L’IM‑401 embarque un contrôle de pression de balance fin (avec des incréments de 0,1 kPa) sur une plage de 1 à 100 kPa, ce qui assure une stabilité de pression même avec des micropipettes à embouts relativement épais. Le retour à la pression de balance après l’injection présente une fluctuation réduite pour améliorer la stabilité du volume injecté.

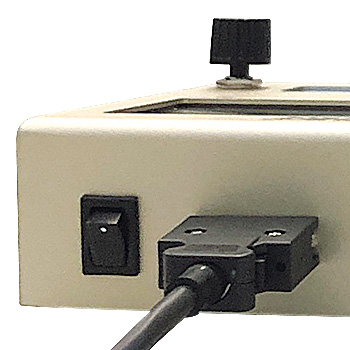

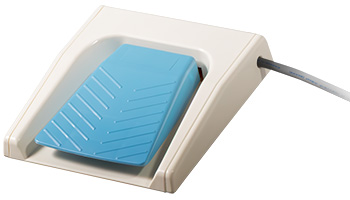

Un interrupteur système à l’arrière du module d’affichage permet d’activer (ON) ou suspendre (SUSPEND) le système facilement, et une pédale dédiée permet de déclencher les injections sans libérer les mains des manipulateurs. Le système est compatible avec divers types de micropipettes via des adaptateurs optionnels (ex. HIC‑1.2 pour diamètre 1,2 mm, HIC‑1.5 pour 1,5 mm).

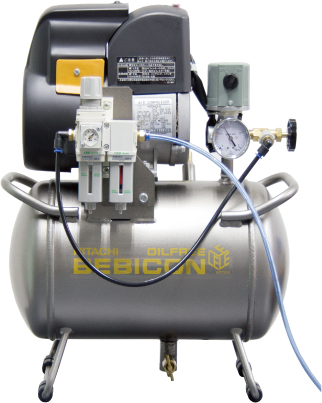

L’IM‑401 nécessite une source de pression externe (réservoir de gaz avec régulateur ou compresseur), vendue séparément. Le raccord pour le tuyau d’entrée gaz est le modèle KQ2H06‑02AS de SMC.
Caractéristiques du Microinjecteur NARISHIGE IM 401
- Contrôle par écran tactile : réglage facile de la pression, du temps et de la balance
- Plage de pression de balance : de 1 à 100 kPa, par pas de 0,1 kPa
- Stabilité accrue de l’injection grâce à une meilleure régulation de retour à la pression de balance
- Interrupteur système intégré pour activer / suspendre le système
- Déclenchement par panneau ou par pédale
- Compatibilité avec divers types de micropipettes via adaptateurs optionnels (ex. HIC‑1.2, HIC‑1.5)
- Nécessite une source de pression externe (gaz) — non fournie
- Raccord entrée gaz : KQ2H06‑02AS (SMC)
- Consommation faible (15 W) et plage d’alimentation large (AC 100–240 V ±10 %)

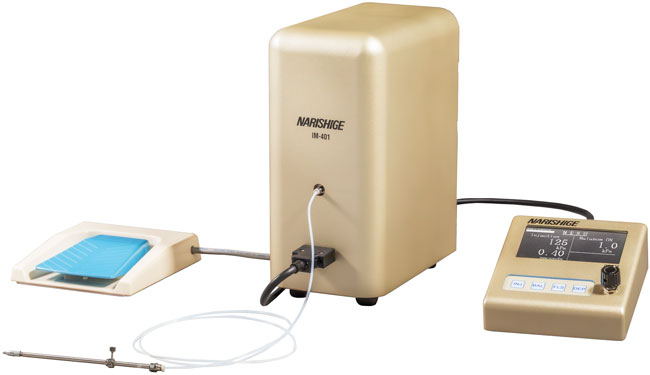

- Format modulaire (boîtier de contrôle + unité d’affichage)
Caractéristiques techniques du Microinjecteur NARISHIGE IM 401
| Caractéristique | Valeur |
|---|---|
| Alimentation | AC 100 V à 240 V ± 10 %, 50/60 Hz |
| Consommation électrique | 15 W |
| Fusible | T1A / 250 V (IEC60127‑2) |
| Dimensions – boîtier de contrôle | 120 × 264 × 220 mm |
| Poids – boîtier de contrôle | 2,99 kg |
| Dimensions – unité d’affichage | 130 × 55 × 155 mm |
| Poids – unité d’affichage | 0,79 kg |
| Pression d’entrée (source gaz) | 0,6 à 0,7 MPa |
| Pression d’injection / balance | 0,001 à 0,5 MPa |
| Pression de rinçage | 0,6 à 0,7 MPa |
| Raccord tuyau entrée gaz | Ø6 mm (avec raccord KQ2H06‑02AS) |
| Raccord sortie gaz / injection | Ø2 mm pour la tubulure de sortie |
| Accessoires inclus | Câble de liaison (1,5 m), porte‑pipette HI‑9, tige de nettoyage, tubulure CT‑4 (Ø2 mm × 1,2 m), tuyau d’entrée gaz (Ø6 mm × 2 m, + 1 m), raccords, T avec soupape de sécurité, pédale (câble 2,9 m), cordon secteur, joints silicones HI01PK01 |
Applications
- Microinjection d’ADN / ARN (CRISPR/Cas9, etc.)
- Transfert de gènes
- Injection de solutions d’échantillons
- Injection de colorants fluorescents
- Autres applications de microinjection de liquides à faible volume
Documentation(s)
Brochure Microinjecteur IM 401
Fichier PDF – 369.8 ko
