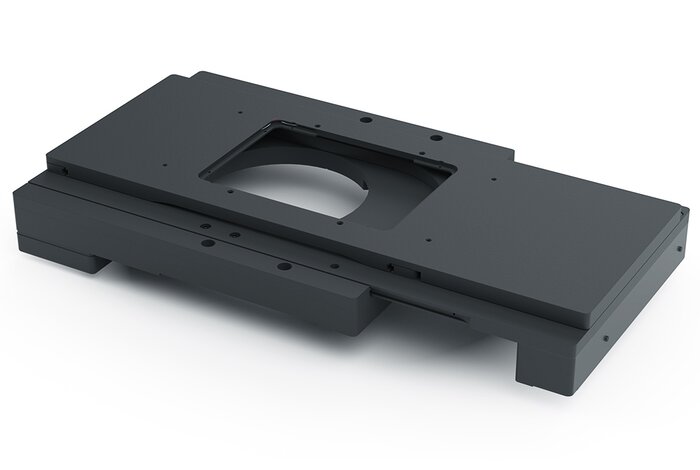

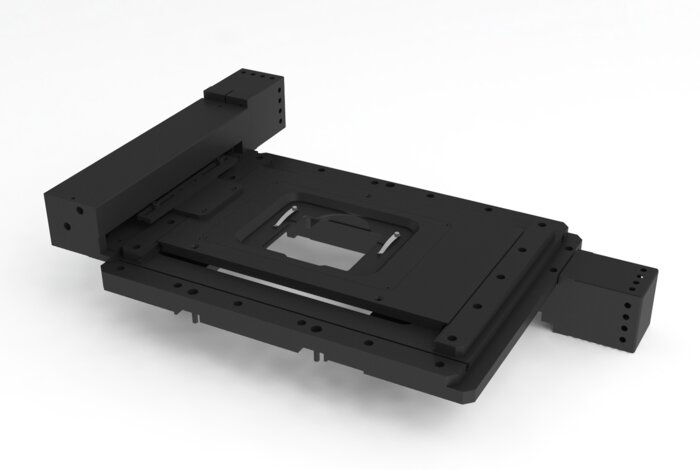

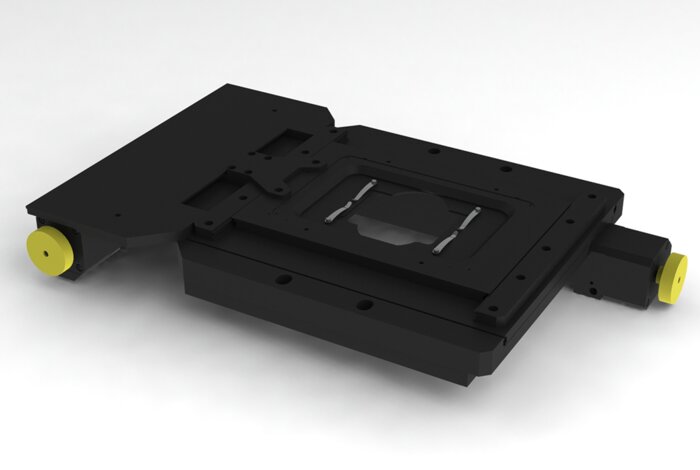

Platines motorisées SCAN IM

Les platines motorisées SCAN IM de Märzhäuser sont spécialement conçues pour les microscopes inversés nécessitant un positionnement automatique de haute précision. Grâce à leur conception ergonomique, leurs guidages à roulements croisés et leur système de détection ETS, elles assurent une intégration facile avec les contrôleurs Märzhäuser, notamment la gamme TANGO. La garantie étendue à 5 ans souligne la robustesse de cette gamme.

Caractéristiques des Platines motorisées SCAN IM

Courses disponibles : 100×45 mm à 130×100 mm selon le modèle
Conception optimisée pour les microscopes inversés
Répétabilité < 1 µm, Précision ±3 µm
Guidages à roulements croisés lubrifiés à vie
Résolution jusqu’à 0,01 µm
Vitesse jusqu’à 120 mm/s
Capteurs de fin de course sans contact (Hall)
Poids : 4,2–6,8 kg selon modèle
Identification ETS pour détection automatique par le contrôleur
Garantie 5 ans avec contrôleur Märzhäuser TANGO

Caractéristiques techniques des Platines motorisées SCAN IM

Caractéristique	Valeur
Plage de course	100×45 mm à 130×100 mm
Répétabilité	< 1 µm
Précision	±3 µm (VDI/DGQ 3441)
Résolution	0,01 µm
Vitesse max.	120 mm/s (vis à billes 2 mm)
Guidage	Roulements croisés, lubrifiés à vie
Orthogonalité	< 10 arcsec (selon modèle)
Fin de course	Capteurs Hall sans contact
Poids	4,2–6,8 kg
Garantie	5 ans avec contrôleur Märzhäuser TANGO
