MTK-1 Système de micromanipulation NARISHIGE Takanome

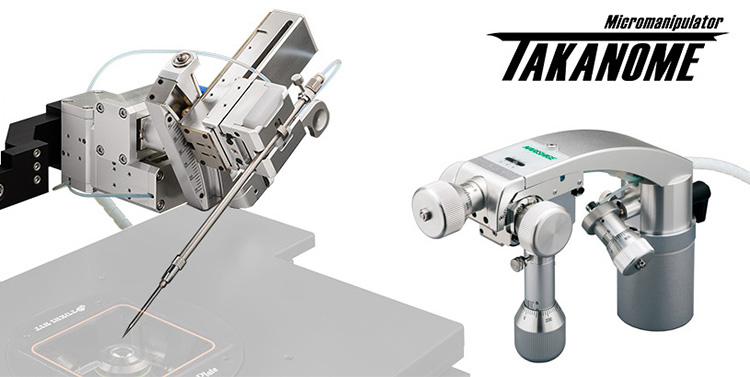

Micromanipulateur hydraulique à huile avec joystick suspendu à quatre axes. Le manipulateur optimal spécialement conçu pour la manipulation de cellules en suspension ! Une fois réglé, le nouveau dispositif en éventail revient toujours précisément à la position d’origine de la pointe de la pipette. Le bouton récemment intégré permet de déplacer la pipette le long de son axe en utilisant un joystick hydraulique à huile, traditionnel et fluide. Ce manipulateur vous évitera le travail fastidieux d’alignement de la pipette avec l’axe optique, vous laissant ainsi plus de temps pour vous concentrer sur les opérations essentielles.
Description du MTK-1 Système de micromanipulation NARISHIGE Takanome
Le système Takanome MTK-1 de Narishige est une solution tout-en-un dédiée à la microinjection dans les cellules animales ou embryonnaires.
Il comprend deux micromanipulateurs hydrauliques haute précision montés sur une plateforme de translation XY, assurant un positionnement stable et reproductible.
Le MTK-1 est spécialement conçu pour les microscopes inversés et offre une compatibilité optimale avec les systèmes de microinjection Narishige.
Le kit MTK-1 est compatible avec plusieurs modèles de microscopes selon leur fabricant.

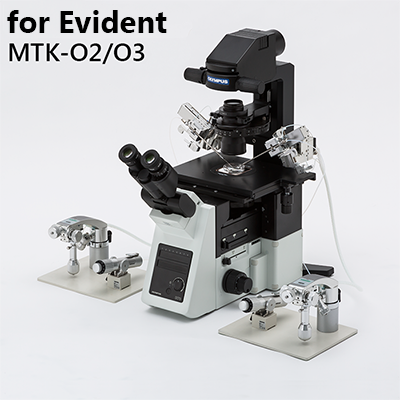

Chez Evident (Olympus), il est disponible pour les modèles IX71 (réf. MTK-1-O2) ainsi que IX73 et IX83 (réf. MTK-1-O3).

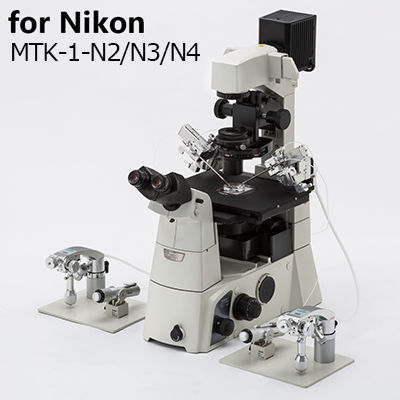

Pour Nikon, il s’adapte aux microscopes ECLIPSE Ti (réf. MTK-1-N2), ECLIPSE Ts2R (réf. MTK-1-N3) et ECLIPSE Ti2 (réf. MTK-1-N4).

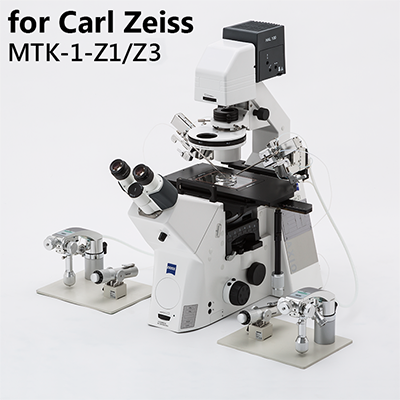

Chez Carl Zeiss, il est compatible avec les modèles Axio Observer 3/5/7 (réf. MTK-1-Z1) et Axiovert 5 (réf. MTK-1-Z3).

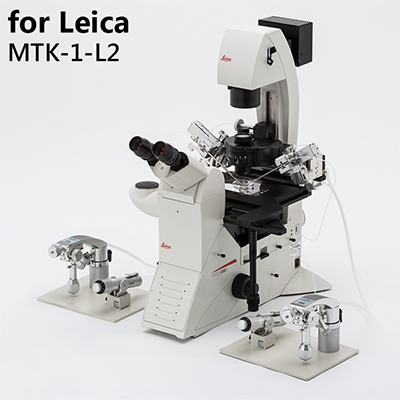

Enfin, pour Leica, il est prévu pour le modèle DMi8 (réf. MTK-1-L2).
Pour les microscopes non listés, tels que les plateaux spéciaux, les stéréomicroscopes ou les inserts, un adaptateur personnalisé peut être proposé. Dans ce cas, il est recommandé de contacter Narishige pour plus d’informations.
Caractéristiques techniques du MTK-1 Système de micromanipulation NARISHIGE Takanome
| Caractéristique | Valeur |
|---|---|
| Accessoires inclus | Adaptateur de montage dédié, 2 plaques en fonte IP, jauge de positionnement, 2 ancres, clé Allen, 2 échelles pour pipettes |
| Course X/Y/Z (axe principal) | Contrôle hydraulique à huile : 10 mm Rotation complète du bouton : 250 µm Graduation minimale : 5 µm |
| Axe T (porte‑pipette) | Contrôle hydraulique à huile : 10 mm Rotation complète du bouton : 1 000 µm Graduation minimale : 20 µm |
| Mouvement manuel (retour / position initiale) | 50 mm |
| Angle d’incidence | 15° – 40° |
| Dimensions / Poids (Unité de manipulation) | L 85.6 × P 225–235 × H 151–171 mm, ~1.9 kg |
| Dimensions / Poids (Unité de commande) | L 108–138 × P 145–155 × H 100–150 mm, ~820 g |
| Longueur du tube hydraulique | 0.9 m |
Documentation(s)
Brochure
Fichier PDF – 441.3 ko
